策略参数详解—参考线精加工

作者:机明软件 浏览: 发表时间:2018-09-01 17:50:25 来源:www.jimmill.com

使用刀具路径 - 选择此项可使用 3 轴刀具路径作为驱动曲线。实际上,这会使刀具路径在轴向上沿 Z 方向向上偏移刀尖半径的距离,然后将此刀具路径转换为参考线。将刀具路径偏移刀尖半径的距离会将刀尖坐标转换为刀具中心坐标。对于球头刀,刀尖半径等于刀具半径。可以使用此项将现有 3 轴刀具路径转换为多轴刀具路径

  已选参考线 - 从列表中选择参考线

自动 - 沿刀轴将刀具向下投影到零件上。当刀轴垂直时,这与“投影”相同。



如果您具有不同的刀轴,会获得不同的结果:

投影 - 沿 Z 轴将刀具向下投影到零件上。当刀轴垂直时,这与“自动”相同。

驱动曲线 - 参考线不会投影到模型上。刀具路径会遵循参考线

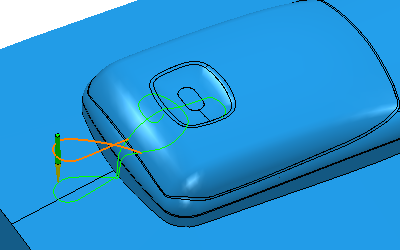

看一下仿真的刀具路径:

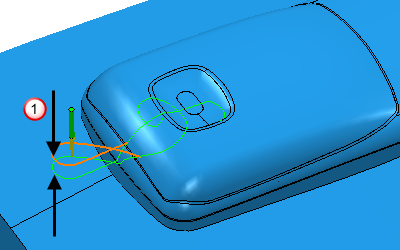

轴向偏移 - 输入沿刀轴偏移参考线的距离。要使刀具路径高于参考线,请输入正值。零深度是刀尖接触参考线的位置。仅当为“底部位置”选择“驱动曲线”时,此选项才可用。如果使用负偏移,则参考线会过切或凹雕零件,具体结果取决于选择的“避免过切”选项。



 轴向偏移

过切检查 - 选择此项可查看刀具路径是否有任何部分过切。这将打开避免过切页面
注: 创建凹雕刀具路径时,请取消选择此选项。因为要对曲面进行凹雕,所以需要刀具路径过切曲面

公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度

加工顺序 - 可用于重排参考线段以缩短连接距离

自由方向 - 重排段,并允许反转它们

固定方向 - 重排段,但不允许反转它们

参考线 - 让顺序与输入参考线保持一致。不进行重排

模式 - 选择一个模式以确定如何创建多个路径

 - 创建单个轮廓加工路径

向下偏移 - 偏移顶部轮廓,向下移动

向上偏移 - 偏移底部轮廓,向上移动

合并 - 偏移顶部和底部轮廓,相互合并


策略参数详解—参考线精加工
PowerMILL机明自动编程策略参数详解—参考线精加工
