策略参数详解—线框SWARF

作者:机明软件 浏览: 发表时间:2018-09-14 15:59:12 来源:www.jimmill.com

     线框侧 - 选择要加工的参考线侧。



      - 左侧

      - 右侧

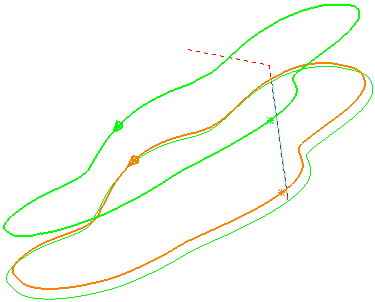

     线框侧 - 左:



      线框侧 - 右:



      角度母线公差 - 输入在两条线框曲线之间生成母线时所使用的角度公差。这会通过匹配角度公差内的顶部和底部法线来创建母线。这类似于通过两条轨道曲线创建可延展曲面。

      径向偏移 - 输入刀具与曲面之间的间隙。



      径向偏移:0

      径向偏移:5

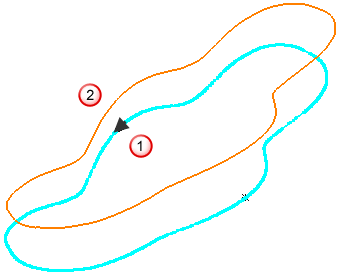

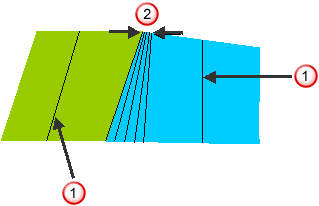

      最小展开 - 刀具路径从一个曲面移至另一个曲面时,母线方向可能会发生更改。因为刀具会将自身与母线方向对齐,因此必须指定刀具可在此期间从一个母线方向更改为下一个母线方向的距离。展开距离测量为任一曲面边缘上的最小移动(或在展开开始前,最靠近刀具的部分与曲面上的对立部分之间的距离)。如果指定的值会导致过切,PowerMill 会自动增大“最小展开距离”。

        - 母线方向。

        - 展开距离。

       在平面末端展开 - 选择此项时,展开只会发生在平面末端区域。取消选择此项时,展开将在各个位置发生。

       过切检查 - 选择此选项可使 PowerMill 检查刀具路径以了解它是否有任何部分过切,或取消选择此选项以关闭过切检查。

       无过切公差 - 输入与曲面垂直的最大距离,刀具路径可以移动这段距离来查找安全位置。如果检测到大于此值的过切,则系统会按轴向提起刀具以避免过切。

       注: 避免过切将沿刀轴移动刀具。无过切将沿曲面法线移动刀具。

       公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。

       切削方向 - 选择铣削技术。

       从以下选项中选择“切削方向”:

       顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的左侧。

       逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的右侧。



      任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。

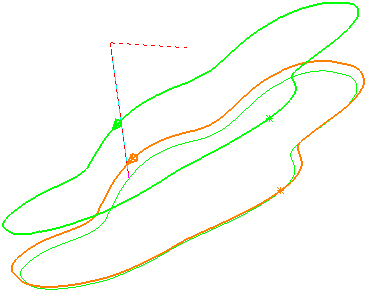

      预览 - 单击此按钮将依据投影形状生成快速预览刀具路径。

      显示 - 选择此选项可显示预览参考线。

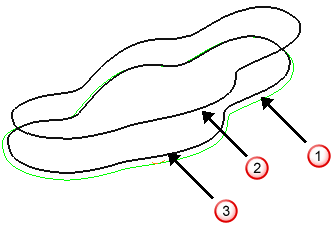

      底部位置 - 选择刀具路径的位置。

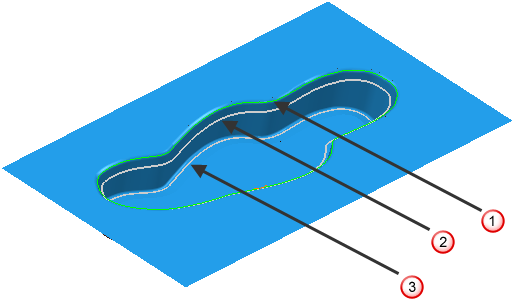

      自动 - 选择此选项可将刀具放置到零件上。如果要执行“SWARF”加工的曲面下方没有曲面,则该区域不会产生刀具路径。



       - 刀具路径

       - 顶部参考线

       - 底部参考线

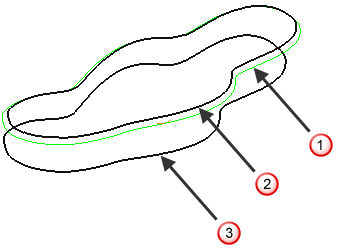

      顶部 - 选择此选项可在“顶部参考线”的高度处进行加工。

        底部 - 选择此选项可在“底部参考线”的高度处进行加工。

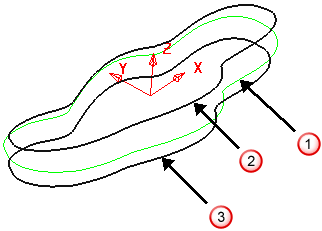

      工作平面 - 选择此选项可在工作平面的高度处进行加工。



     工作平面 - 选择用于定义“底部位置”的工作平面。

      用于定义高度的工作平面。

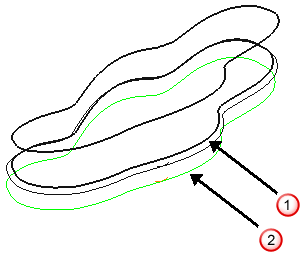

     偏移 - 输入偏移值。PowerMill 使用此值从“底部位置”中定义的位置沿刀轴偏移刀具路径的最低位置。



      “偏移”为 0

      “偏移”为 10

      策略 - 选择策略来确定在其他曲面导致过切时刀具路径的行为方式。

      提刀 - 刀具路径尝试在最低位置进行加工。如果无法在最低位置进行加工,则系统会删除刀具路径段。

      跟踪 - 刀具路径尝试在最低位置进行加工。如果无法在最低位置进行加工,刀具路径会升高(幅度尽可能小),直至到达可以进行加工的位置。“上限”域定义了将刀具路径升高到的最高位置。如果未指定上限,则假定上限是无限的。

      模式 - 选择一个模式以确定如何创建多个路径。

       - 创建单个轮廓加工路径。

     向下偏移 - 偏移顶部轮廓,向下移动。

     向上偏移 - 偏移底部轮廓,向上移动。

     合并 - 偏移顶部和底部轮廓,相互合并。

     排序方式 - 选择加工是按“区域”还是按“层”进行。

     区域 - 选择此项时,系统会在完全加工一个区域(例如,型腔或凸台)后,再加工下一个。因此,型腔优先于层进行加工。

      - 选择此项时,系统会在完全加工一层后,再加工下一个。因此,层优先于型腔进行加工。

    上限 - 选择此选项可指定最高段的曲面之上的最大高度,也即刀具路径能升高到的高度。超过此限制时,系统会删除刀具路径段。

    最大下切步距 - 输入连续路径之间的最大距离。
