一、软件主要功能介绍-3.开发理念

作 者:机明powermill自动编程 关注:1084 发表时间:2019-01-02 16:47:32 来源:机明PowerMILL数控编程经验技巧

软件主要功能介绍


 开发理念

    作为软件的使用者,我们当然希望一款软件界面布局人性化,参数既精简,功能又丰富。

    如果一款软件参数过于精简,很多功能必然会受到限制,虽然上手快,操作看似简单方便,但是它的局限性很大,适用范围狭窄,灵活性很差,只能满足少数类型的工件 快速编程,而大部分刀路生成之后又需要手动修改。

    当一款软件功能非常全面时,那么参数必然会相对增加,参数设置灵活,适用范围广泛,需要我们经过简单的学习后,才能将软件的所有功能充分的应用到的工作中,针对各种类型的模具和电极,无论是简单还是复杂的都能实现自动化、快速编程,软件智能优化刀路,生成后基本不用修改。

    接下来,我们具体来看看,机明是如何站在用户的角度实现界面布局人性化,参数精简易操作,同时功能丰富、自动化程度高的效果









   首先我们一起来看看机明界面的功能结构布局,分别打开机明软件,和PM软件,通过界面的对比发现,机明采用了和PM非常相似的界面结构,这样首先保证了视觉上的统一,相互切换时不会导致强烈的过渡差,方便原

会PM的朋友快速学会机明,也让学会了机明的朋友,同时保证学会PM。这样最大的好处就是,学会机明就等于学会了PM,会PM的朋友能够非常轻松的学会机明。

   从使用的角度来说,PM更多的是机明的一个图形显示窗口,因为我们实际编程中,大部分的操作是在机明的界面中完成的,只有极少的操作需要在PM中完成

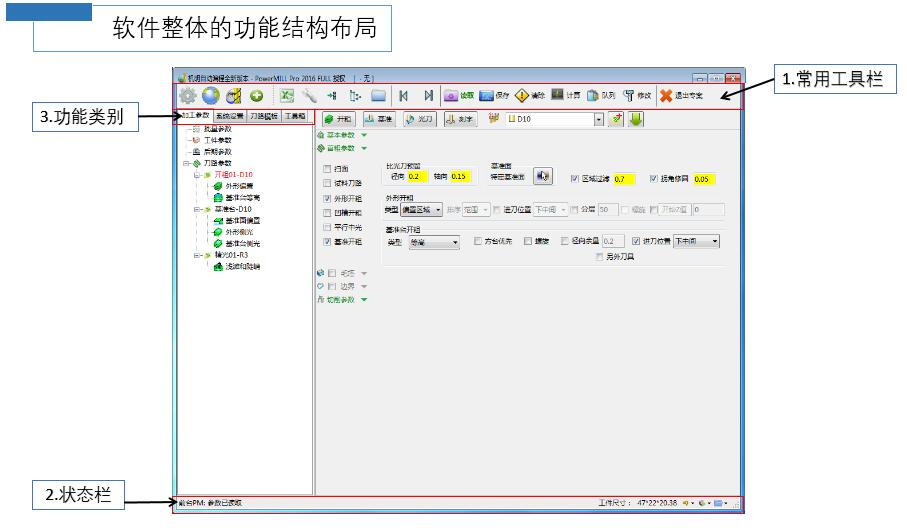

    我们以刀路参数界面为例,来具体了解下软件整体的功能结构布局。

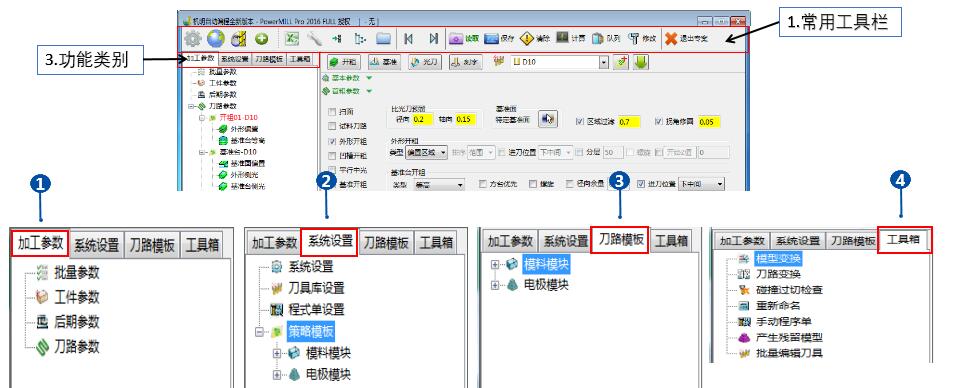

    首先,软件顶端这一排图标,我们称为常用工具栏, 软件的最下方是状态栏。 上面是功能类别





  它分为四类,分别是加工参数、系统设置、刀路模板 和工具箱。





     每个功能类别下都有不同的功能节点。每个功能节点都包含节点工具栏 和节点详细参数。

     大部分的参数页面都是一样的或者类似的布局。这样的布局将不同的功能非常鲜明的划分出了不同区域。



    我们以电极的刀路参数为例,来说明机明是如何在精简参数的同时,保证功能的全面性。

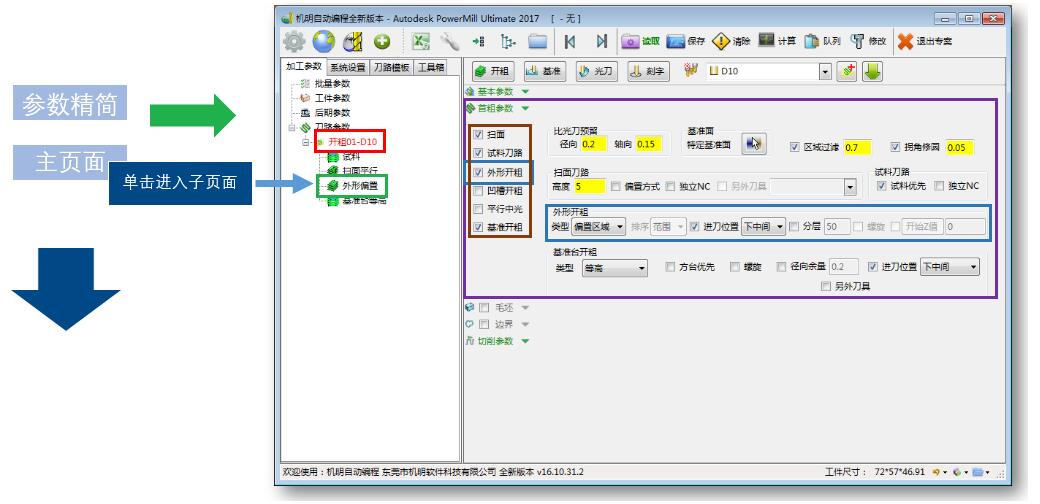

如图所示,在电极的首粗刀路中,包含多种策略参数,软件将他们集中在一个界面中,  在满足绝大部分电极编程要求的前提下,隐藏了很多的参数设置,最大程度的精简了参数设置界面,通过软件系统内置的智能优化功能,省去了大量的手动操作,在这里参数设置就像做选择题,需要的策略就打勾,不需要的就不打勾。

    在某些情况下,假如工件很复杂,在这个主页面 无法实现更多更详细的参数设置,比如外形开粗,我们要对它设置单独的下刀步距等切削参数,这样会使我们的参数设置受到限制。那么这就是参数精简的一个弊端了,为了解决这个问题,我们针对每个策略参数开放了独立的子页面。单击文件夹下的策略图标,进入对应的策略参数子页面。

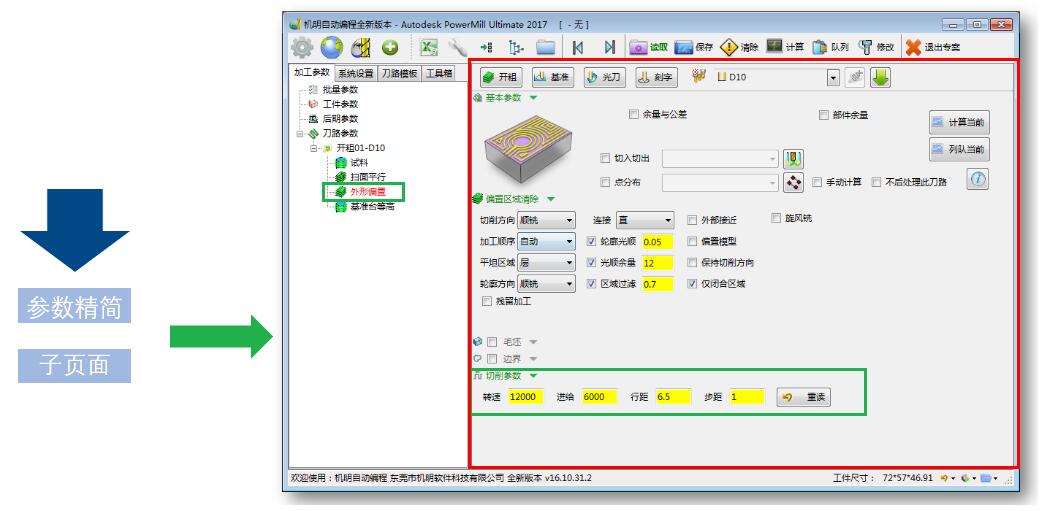

     在这个子页面中,我们就可以有针对性的对某个策略,设置更详细的参数,比如设置单独的切削参数,来满足我们的特殊要求。

     另外,像主页面中的毛坯由软件自动生成,他对主页面中勾选的所有策略都有效,那么,我们可以在子页面对当前策略设置单独的毛坯,主页面中由软件自动生成的毛坯对其他策略依然有效。

     这样,主页面能满足绝大部分电极的编程操作,保证了参数的精简,而子页面只是在少数情况下对某个策略 进行更详细的参数设置时才会用到,保证了功能的全面。

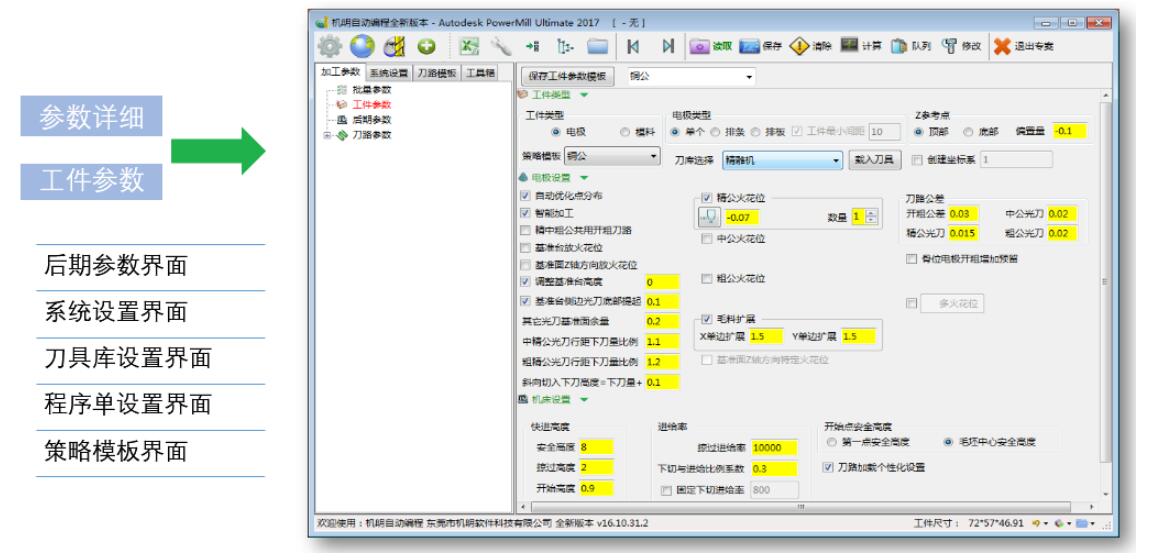

     我们再以工件参数为例,当我们看到这个界面时,我的天呐,是不是觉得参数非常多,而且我还告诉大家,他们的存在都是必要的,会给我们编程带来极大的便利,也就是说,是不能省去的。那怎么办呢?如果我们每编一个图档,都要切换到各个界面来设置这么多参数,那真的是太麻烦了,对吧?

     实际上,当我们懂得了各个界面的功能和用法时,我们就知道 其实不是我想象的这样,好比这个工件参数页面,这是一个针对工件全局参数或者局部参数设置的页面,具有非常强的通用性,通俗的说,也就是配置好模板,它可以满足我们绝大部分工件的加工要求,不需要每次都去设置。当某个工件有特殊要求时,我们也只需要进入该界面更改个别参数就可以了。

像这样的参数设置界面还有:后期参数界面,系统设置界面,刀具库设置界面,程序单设置界面,策略模板界面。对这些参数界面,在实际编程过程中,我们更多的不是切换到各个界面去频繁的设置参数,而是直接调用他们,另外,根据不同的工件类型和加工要求,预先设置好不同的模板,既可以手动选择,也可以由软件自动加载。

这样就保证了虽然部分界面参数设置选项多,在实际编程中我们需要手动设置的参数却很少。

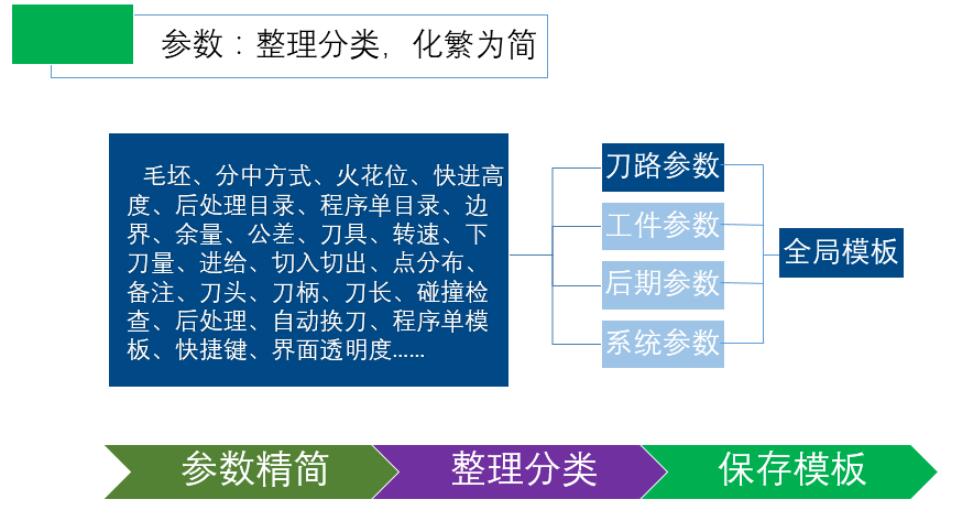

     作为编程,我们都知道,模具类型千变万化,编程所涉及到的参数很多,机明将编程涉及到的所有参数划分成了四部分:刀路参数、工件参数、后期参数和系统参数,又将他们统一为全局模板,这样就起到将参数整理分类,化繁为简的作用。

     在实际编程中,根据模型间的较大差异设置不同的全局模板即可,将常用全局模板设为软件启动时默认的,或者导入模型前加载对应的全局模板。







      选择了全局模板,也就确定了编程所涉及到的所有参数。我们可以在批量参数界面,选择或者创建全局模板。

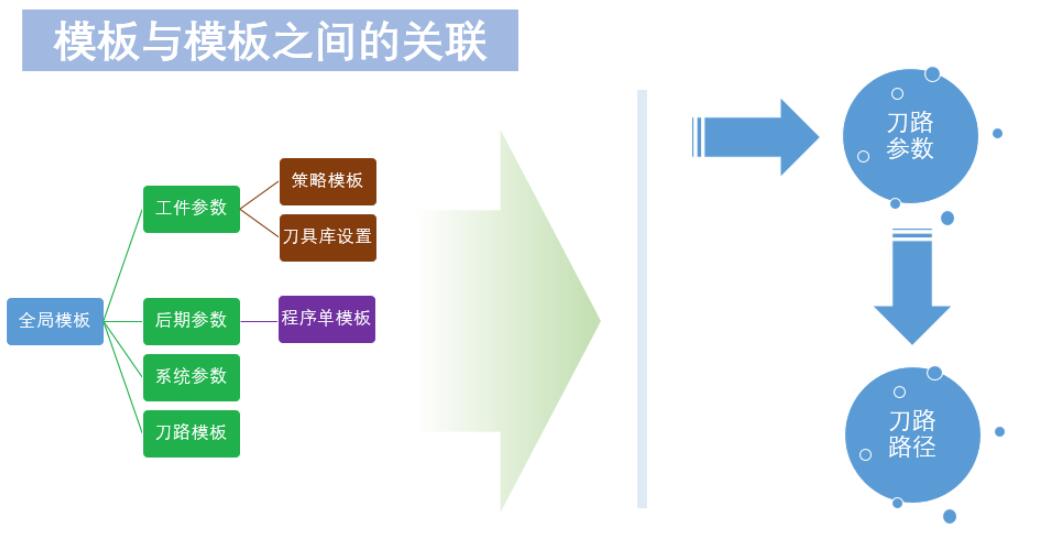

       我们一直在反复的说参数模板的这个概念,而且是多个不同的模板,那么我们现在来说下机明软件的参数模板是什么,有什么作用。

       机明软件参数模板是将编程所涉及到的参数按照一定的加工工艺和模型特征,予以固定化、标准化的成果,他体现的是功能参数的标准化和模块化。具有很强的通用性,可编辑性,参数模板之间可以自由组合成针对整个工件的全局参数,以适应不同的加工工艺和模型特征,对于编程而言,最大的优势在于极大的简化了参数设置,同时省去了大量 原本需要手动设置参数的环节。
