三、加工参数4.刀路参数①模料刀路参数(15)交叉等高精加工

作者:机明powermill自动编程 浏览: 发表时间:2019-01-07 17:34:25 来源:机明PowerMILL数控编程经验技巧

机明powermill外挂软件主要功能介绍

三、加工参数4.刀路参数①模料刀路参数(15)交叉等高精加工

       是根据定义的分界角来采用等高加工和三维偏置或平行的加工方式

交叉等高是10.0以下版本才有的策略,到2010就没有这个策略了。他是等高加三维偏置混合刀路,在实际加工中很少用到这个策略





  切削方向 - 选择铣削技术

  从以下选项中选择“切削方向”:

       顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的左侧



      逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的右侧



      任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动



 分界角 - 输入从水平平面测量的曲面倾角,它用于确定等高(陡峭)和浅滩加工之间的分割。

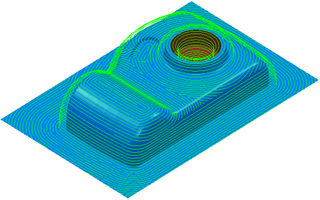

   - 在浅滩区域中显示“3D 偏移”刀具路径。

   - 在陡峭区域中显示“等高”刀具路径。

  偏置重叠 - 输入在其中进行等高(陡峭)和浅滩加工的重叠区域的大小。这可最大程度地减少因突然从等高加工变为浅滩加工而在模型上造成的痕迹。



   - 显示重叠到陡峭区域的 3D 偏移刀具路径。

   - 显示等高刀具路径。

  陡峭 - 用于刀具路径等高部分的选项。

  浅滩 - 用于刀具路径偏移部分的选项。

    使用单独的偏移行距 - 选择此项可为陡峭和浅滩区域使用不同的行距值。“浅滩行距”必须大于或等于“行距”。设置“浅滩行距”后,“行距”框将变为“陡峭行距”。

  查看“Examples”目录中的“camera.ttr”,您可以看到对陡峭和浅滩部分设置不同行距的效果。

  它会进行以下转换:



 更改为以下内容:
