三、加工参数4.刀路参数①模料刀路参数(26)筋加工


筋加工是PM2016版本才新增加的功能,它是通过用参考线和曲面来控制加工的策略





     参考线 - 此项定义通道的大致中心线



      已选参考线 - 从列表中选择参考线



     筋参考线 - 单击此项可显示筋参考线编辑选项卡,使您可以绘制通道的大致中间线

      曲面 - 此项定义组成通道壁和底部的曲面



      已选设置 - 从列表中选择一个设置。设置包含组成通道壁和底部的曲面

      筋曲面 - 单击此项可显示筋曲面编辑选项卡,能够自动选择通道的壁和基础曲面

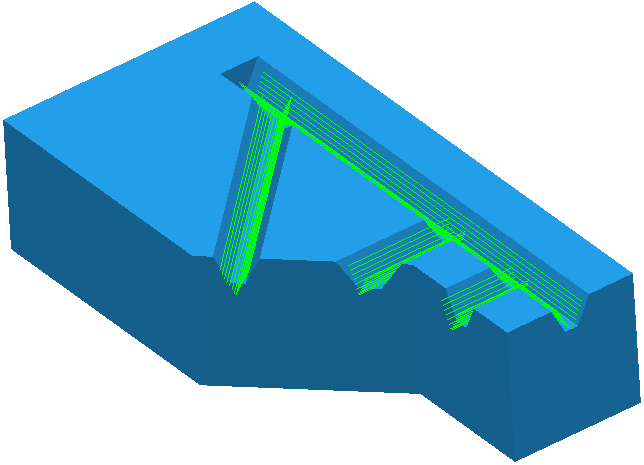

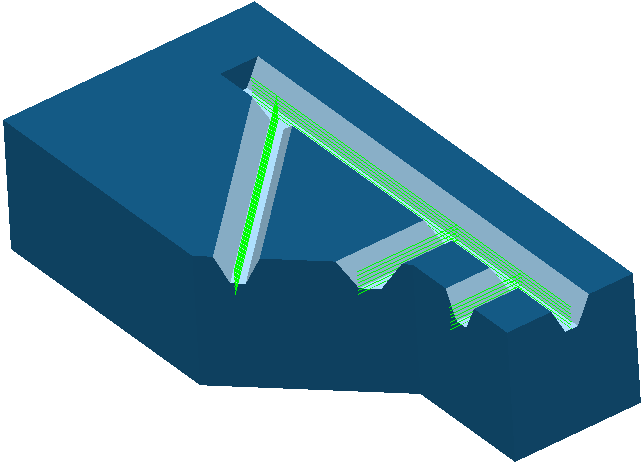

     样式 - 选择要沿通道的两侧壁还是中心线进行加工

  如果为“样式”选择“筋壁”,系统会创建先沿通道一侧进行加工,然后再沿另一侧进行加工的刀具路径。当刀具小于通道时,可使用此选项



   如果为“样式”选择“筋中心”,系统会创建沿通道中心线加工的刀具路径。当刀具(通常是自定义刀具)的大小和形状与通道相同时,可使用此选项



 如果为“样式”选择“中央和壁”,系统会创建先沿通道中心线加工,然后再沿通道两侧加工的刀具路径



 间隙 - 顶部曲面未完全加工时,输入高于开始加工的通道顶部最高值的高度

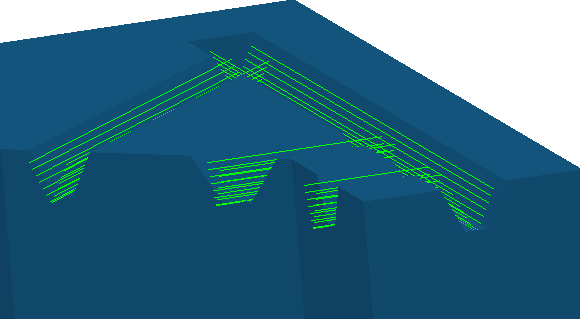

 例如,如果“间隙”为 0

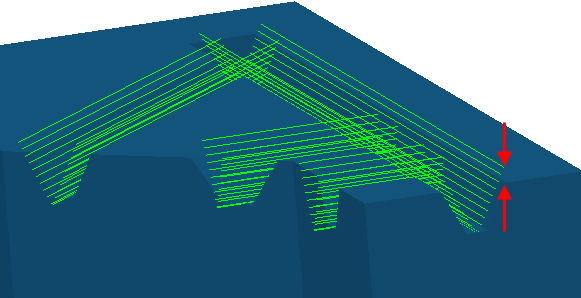

 如果“间隙”为 10



 偏移 - 选择如何从基础曲面向通道顶部偏移

    合并 - 选择此项可偏移底部轮廓并迁移偏移,使其最后偏移顶部轮廓。此项可最大程度地减少空程移动数。



     向上偏移 - 选择此项可偏移底部轮廓。此选项可提供一致的切削深度和最小下坡移动数。这在刀具由于 Z 降低而无法进行切削移动时非常重要。



     您可以通过为“切削方向”选择“向上”来消除下坡移动。

    仅底面 - 选择此项可沿通道底部创建刀具路径。



    等高 - 选择此项可按等高创建刀具路径。



 公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度

 切削方向 - 选择铣削技术:

   顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的左侧。当“样式”为“筋壁”时,可使用此选项。如果“样式”为“筋中心”,刀具一侧将顺铣,另一侧将逆铣。



   逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的右侧。当“样式”为“筋壁”时,可使用此选项。



  任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。

  参考线 - 选择此项可创建沿着参考线方向的刀具路径。此选项同时使用顺铣和逆铣。为“样式”选择“筋壁”时,一面壁将使用顺铣加工,另一面将使用逆铣加工,从而确保刀具沿着参考线的方向。对于开放通道,使用此选项可以从通道的开放端开始加工,以避免下切移动。要查看参考线的方向,请单击“筋参考线编辑”选项卡 >“显示”面板 >“方向指示”以指示其方向。

  要显示“筋参考线编辑”选项卡,请单击

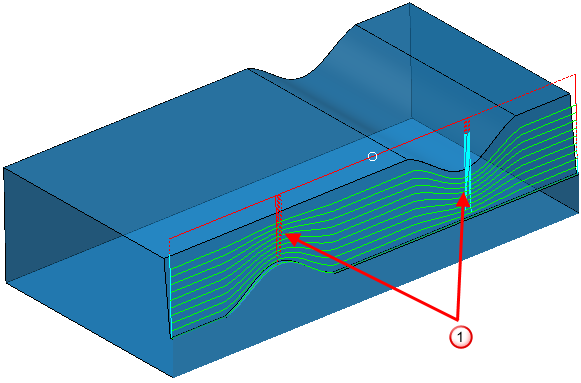

  向上 - 选择此项可创建避免在 Z 降低时进行切削移动的刀具路径。此选项同时使用顺铣和逆铣。为“样式”选择“筋壁”时,一面壁将使用顺铣加工,另一面将使用逆铣加工,从而确保刀具绝对不会在 Z 降低时移动。



   增加其他刀具路径提刀,以免在 Z 降低时进行切削移动

    用刀具锥角加工 - 选择此项后,刀具将使用其锥角,而不是通道的拔模角加工通道。这在通道未准确建模、无需准确加工或者您有与通道轮廓匹配的自定义刀具时十分有用

    角度公差 - 输入从通道的拔模角到刀具锥角的最大偏差。如果超过该角度,PowerMill 会保留一部分通道不加工

    顺序 - 为已选通道选择加工顺序:

    参考线 - 选择此项可按照参考线的创建顺序加工通道。

    最短 - 选择此项可创建最短刀具路径。这会最大程度地减少空程移动。
