三、加工参数4.刀路参数①模料刀路参数(33) 参数螺旋

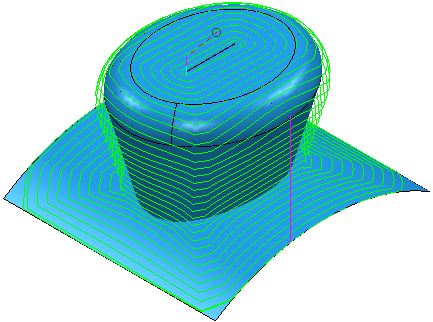

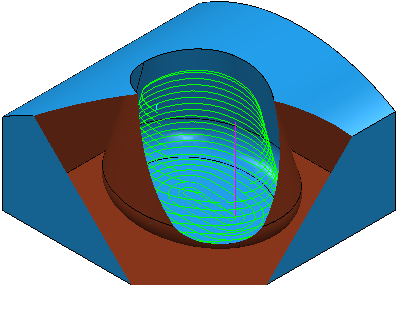

中心曲线”指定一条曲线或一个点,用于确定加工凸台时刀具路径的开始位置,或加工型腔时刀具路径的结束位置。曲线必须是包含一个段的参考线。您可以使用闭合或开放的参考线。

    选择中心曲线后,系统将显示方向,这样一来,您就能看到曲线的方向。

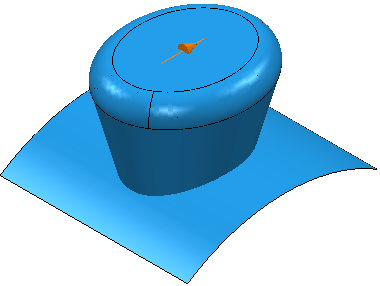

    系统已显示方向的开放曲线:



    系统已显示方向的闭合曲线:



     注: 如果参考线不在模型上,它将投影到模型上,而且该投影将用作中心曲线。



      已选参考线 - 从列表中选择参考线。

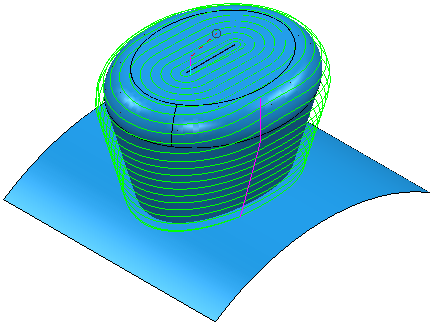

     外部限界 - 无:



     外部限界 - 包含曲面  的组合:

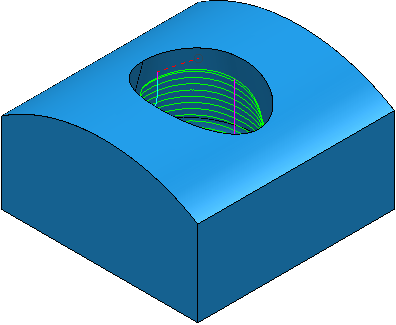

     如果没有基础曲面且“外部限界”为“无”:


    注: 如果“外部限界”中存在间隙,“参数螺旋精加工”策略将尝试加工间隙以下的模型。这可能会导致刀具路径缺陷。

    倒扣 - 输入一个角度,以指定相对于“中心曲线”的倒扣。曲线两侧的角度可以不同。在您选择“中心曲线”后,系统将显示曲线方向。如果零件的倾角(测量与垂直线的角度)小于“底切角”,则您可以加工该零件。



    “底切角”通过测量与垂直线的角度得出。

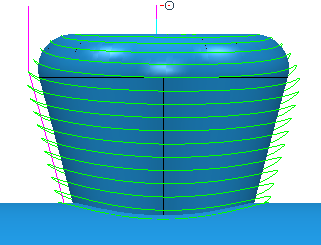

      如果该角度大于或等于 ,则您可加工整个轮廓:

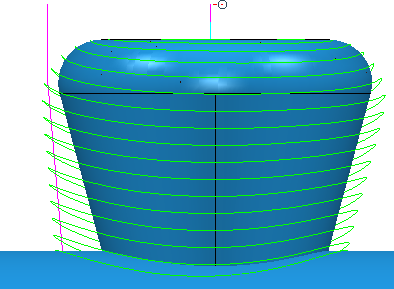

        如果该角度小于 ,则您不可加工整个轮廓:



    如果“左角”与“右角”不同,刀具路径在中心曲线两侧所沿的轮廓将不相同。



      此选项更适用于加工非对称零件。

     角度 - 输入允许的最大底切角。此选项在选择点或闭合曲线作为“中心曲线”时可用。

     左角 - 输入“中心曲线”左侧允许的最大底切角。此选项在选择开放曲线作为“中心曲线”时可用。

     右角 - 输入“中心曲线”右侧允许的最大底切角。此选项在选择开放曲线作为“中心曲线”时可用。

     注: 默认情况下,该策略使用“自动”刀轴,使您可以在指定的限界内加工倒扣。如果您必须使用垂直刀轴,请使用圆角盘铣刀来加工倒扣。

     公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。

     方向 - 选择铣削策略:

     朝向中心 - 从曲面向曲线生成刀具路径。






      自中心 - 从曲线向曲面生成刀具路径。



    顺时针 - 选择此项可在加工型腔时生成逆铣刀具路径,并在加工凸台时生成顺铣刀具路径。

    逆时针 - 选择此项可在加工型腔时生成顺铣刀具路径,并在加工凸台时生成逆铣刀具路径。

    逆铣刀具路径



     顺铣刀具路径





      注: (近)垂直“外部限界”生成的型腔刀具路径可能会比(近)水平限界生成的更好。
