三、加工参数4.刀路参数①模料刀路参数(35)旋转

   X 限界 - 输入精加工路径沿 X 轴的绝对限界。您可以手动输入值,也可以单击“按毛胚界限”“重设为毛坯的 X 限界”按钮自动进行定义。

    通过 “按毛胚界限”   “重设为毛坯限界”按钮确定的“X 限界”:

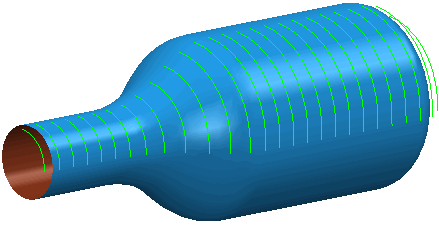

  “X 限界”的“始端”为 50,“末端”为 102

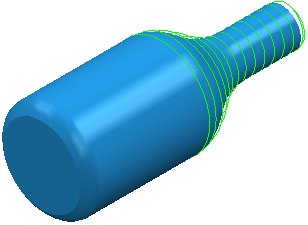

     样式 - 选择铣削方法(“圆形”、“直线”或“螺旋”)。

     圆形 - 选择此选项后,作业会在固定位置随刀具旋转,从而有效地加工圆。然后,刀具会切削所需行距量并加工下一个圆。



       直线 - 选择此选项后,刀具会沿 X 轴直线切削,仅在每个路径末端才使用旋转轴以重新定位作业。

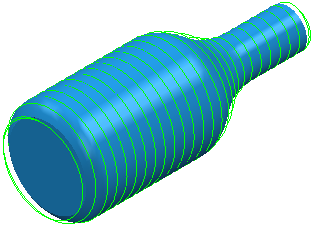

        螺旋 - 选择此选项后,系统会沿着作业的长度切削连续螺旋。为确保末端干净利落,系统会在两端分别切削一个整圆。



      Y 轴偏移 - 输入非零距离以避免在刀具中心切削。

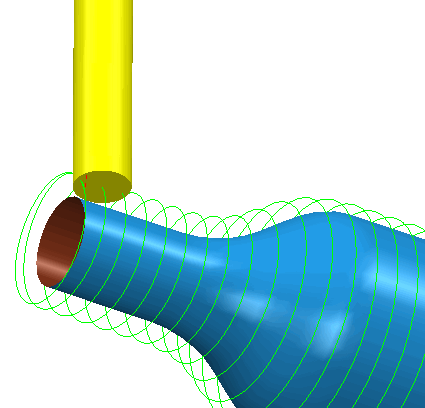

   “Y 轴偏移”为 0 将使用刀具中心切削。

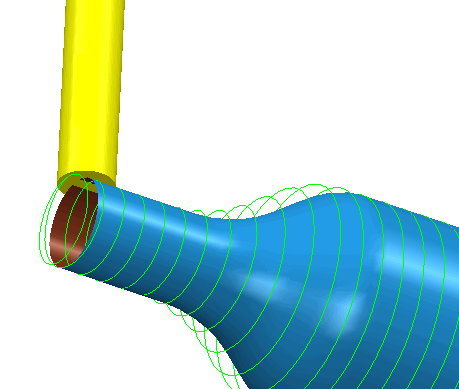

   “Y 轴偏移”为 10 将使用刀具上离中心 10mm 的位置进行切削。



       角度限界 - 输入加工“始端”和“末端”的角度位置。该选项仅在“圆形”或“直线”铣削时才可用。“始端”框指定加工开始的角度位置,“末端”框指定结束位置。

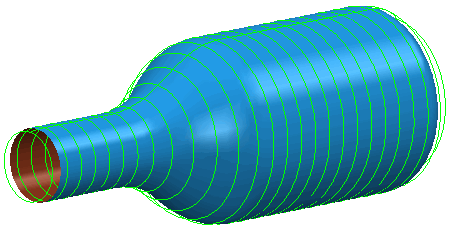

     “开始角”为 0,“结束角”为 360



   “开始角”为 0,“结束角”为 90



      沿正 X 轴查看时,角度限界是按逆时针方向测量的。加工区域介于开始角和结束角之间。



       - 开始角

       - 结束角

       重设为整圆 - 单击此按钮可确保进行全 360 加工。

      公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。

     切削方向 - 选择铣削技术。

     从以下选项中选择“切削方向”:

     顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的左侧。



    逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的右侧。



    任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。
