四、系统设置2刀具库设置

作者:机明powermill自动编程 浏览: 发表时间:2019-01-09 15:33:02 来源:机明PowerMILL数控编程经验技巧

机明powermill外挂软件主要功能介绍

四、系统设置2刀具库设置


本节将介绍机明自动编程全新版本的刀具库设置!

         包括刀具库的创建,旧版刀库的导入,刀具参数的设置,刀头刀柄加长杆的加载,刀库的修改等。


       新版机明软件导入旧版机明软件刀库的功能,这样可以直接导入使用,不需要重新创建刀具,输参数。(注:旧版刀库后缀名格式是mdb)



  •   新增刀具

      刀库新增一把新的刀具,设好刀具参数,点击保存刀库再点击生成Pdf刀库完成刀具库新增刀具的创建。



  •   Excel导出

       将当前刀库以Excel表格的形式导出,提供对Excel表格操作,快速编辑刀库参数。



  •   Excel导入

       导入编辑好的机明Excel表格刀具库。输入刀库名称,点击保存刀库再点击生成Pdf刀库完成新刀库的创建。



  •   刀具编辑


      可编辑刀具名称、直径、刀长、刀号、刀具类型、刀柄刀头加长杆、切削参数等。



      刀径编辑


      编辑刀具直径、刃长、圆角半径、锥角、牙距等(注:根据刀具的类型输入相关的参数)

  • 刀名

      刀具的名称



  •   刀号

      输入对应机床刀库的编号,自动换刀刀库需要使用,手动换刀可不用。



  •   总长

      刀具的总长度。



  •   伸出

      刀具伸出夹持的长度。



  •   加长杆伸出

      加长杆伸出夹持的长度。



  •   类型



      刀具的类型。





      输入群组名称,增加新的群组,选择需要分组的刀具,右边是最终分组效果图。



  •   自动碰撞

       勾选此项启用刀具自动碰撞功能,根据刀库夹持设置的刀长直接参与到刀路计算中,限制加工深度。



刀具夹头,下拉选择相应的刀头(注:刀头应根据实际尺寸去创建)

刀具延长杆,应用于较深的加工位置,延长刀具长度。


     输入刀具的转速、进给、行距、步距,可定义开粗-中光-侧光-光平面-光刀切削参数。

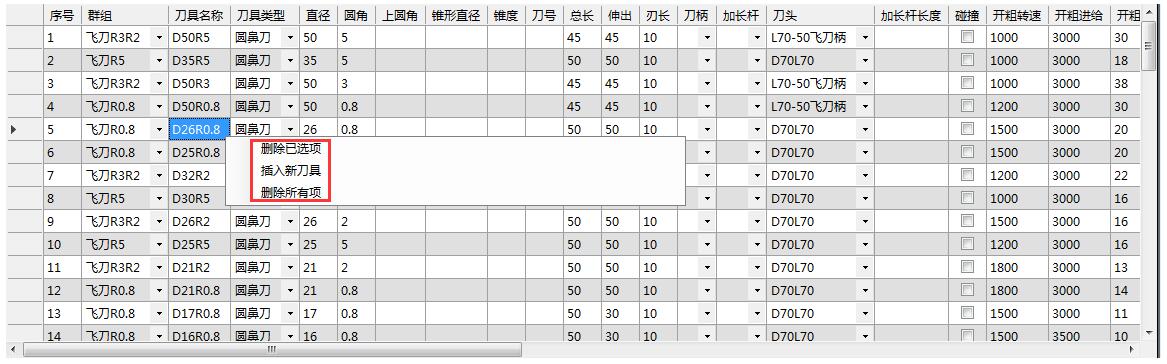

  •  刀具库总览


  包含刀库所有建立的刀具信息,按住右侧和底部的滚动条可方便查看。


    选择刀具点击右键可快速删改,提供单选和多选操作。


    使用下拉式操作,可对刀具进行刀柄,加长杆,刀头的快速替换。
