程序单

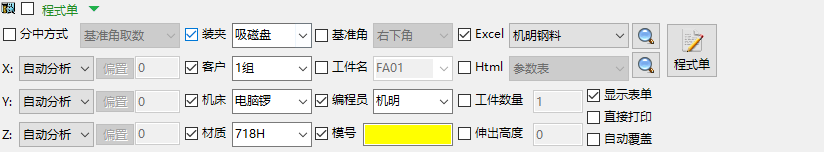

程序单标签页用于配置生成程序单（加工指导文件）所需的全部信息，包括程序单模板选择、工件信息录入、分中碰数方式设定，以及预览和打印。一个专案完成刀路计算和后处理后，最终需要依据此页的设置输出程序单，供机床操作人员按图上机操作。
程序单支持 Excel 格式和网页（Html）格式两种输出，可同时启用，也可单独使用。
用途与适用场景
- 编程完成后，为操作人员生成一份标准化的上机操作文件（程序单）。
- 需要在程序单上标注装夹方式、机床编号、编程员、模号、客户等工厂管理信息时，在此页统一录入。
- 根据模型的定位方式，在此页选择或手动指定分中碰数方式，保证程序单显示的碰数信息与实际加工一致。
- 需要打印程序单或在生成后立即预览时，在此页勾选相应选项。
参数详解
程序单模板
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| Excel（勾选+下拉） | 勾选后启用 Excel 格式程序单；下拉菜单选择具体的程序单模板文件。模板按工件类型（电极/模料）和机床类型（自动换刀/手动换刀）分类。 | 下拉选择；默认不勾 | 模板文件来自"程序单设置"界面中已配置的内容；选择不同模板后，下方信息字段的可选项随模板更新。 |
| Html（勾选+下拉） | 勾选后启用网页格式程序单；下拉菜单选择网页程序单模板。 | 下拉选择；默认不勾 | Html 程序单生成后可在浏览器中直接查看，方便手机端查阅。 |
| 显示程序单 | 勾选后，生成 Excel 程序单后自动打开文件。 | 勾选/不勾（默认勾选） | 仅对 Excel 程序单有效；若不需要每次生成后自动弹出，取消勾选。 |
| 打印 | 勾选后，生成程序单时自动调用默认打印机打印。 | 勾选/不勾（默认不勾） | 与"一键后处理"中的"打印"选项配合使用；单独手动生成程序单时也受此勾选状态控制。 |
| 覆盖已有程序单 | 勾选后，每次生成程序单时覆盖同名旧文件；取消勾选时，旧文件保留不被覆盖。 | 勾选/不勾 | 若需保留历史版本，取消勾选；批量后处理时建议勾选以避免遗留旧文件。 |
| 线框图 | 勾选后，Html 程序单中包含工件线框视图。 | 勾选/不勾（默认勾选） | 仅对 Html 程序单有效；勾选时生成速度稍慢。 |
| 自动分页 | 勾选后，Html 程序单内容过多时自动分页显示。 | 勾选/不勾（默认勾选） | 仅对 Html 程序单有效。 |
工件信息字段
以下字段的可选内容来自所选程序单模板的配置（可在"程序单设置"界面中增减），也可直接在下拉框中手动输入。每个字段前均有勾选框：勾选时，该字段的内容显示到程序单；不勾选时，该字段在程序单中留空或隐藏。
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 装夹 | 程序单上显示的装夹方式，例如"虎钳""磁盘"等。 | 下拉/手动输入 | 常用选项在程序单设置中预设；不同工厂习惯不同，可自定义。 |
| 客户 | 程序单上显示的客户名称。 | 下拉/手动输入 | 勾选后可从模板已有客户名称列表中选择，也可直接输入。 |
| 机床 | 程序单上显示的机床编号或机床名称。 | 下拉/手动输入 | 与工件参数中的"机床"字段相互独立；此处仅影响程序单显示内容。 |
| 材质 | 工件材质，例如"铜""钢"。 | 下拉/手动输入 | 若工件参数中已填写材质，软件会自动带入此字段，也可手动覆盖。 |
| 工件名 | 程序单上显示的工件名称或零件号。 | 下拉/手动输入 | — |
| 编程员 | 编程人员姓名，方便生产管理追溯。 | 下拉/手动输入 | — |
| 模号 | 对应的模具编号，方便查找管理。 | 文本输入；勾选显示 | — |
| 工件数量 | 程序单上显示需要加工的工件数量。 | 数字输入；勾选显示 | 电极类型专案此字段禁用（自动计算），模料类型可手动输入。 |
| 伸出高度 | 程序单上显示工件伸出高度数值。 | 数字输入；勾选显示 | 部分工厂用于记录工件从夹具伸出的距离。 |
| 基准角 | 在程序单视图中某角落生成"基"字标记，标示基准角位置。 | 左上角/左下角/右上角/右下角；勾选显示 | 选择的角落与工件实际摆放方向对应，方便操作人员辨认基准方向。 |
分中碰数方式
分中碰数方式决定程序单上显示的工件定位取数方法（即机床碰数方式），分为 XY 方向和 Z 方向分别设置。
分中方式选"自动分析"时，软件会自行判断该方向是标准分中位置还是非常规位置：属于非常规位置的，会在碰数方式里自动注明为对应的特定位置。多工位专案、坐标系非对中等情形同样由自动分析处理并标注，无需逐方向手动指定。
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 分中方式（勾选+下拉） | 勾选后，从下拉菜单中选择一种整体分中方式（如"四边分中""基准孔分中""基准角取数""指定边取数"等），程序单直接使用选定方式，不再执行 XY 方向的单独自动分析。 | 下拉选择；默认不勾 | 适合分中方式固定且非标准的工件；不勾选时，XY 方向改为下方的 X/Y 各自独立设置。 |
| X 方向 | 手动指定 X 轴碰数方式。 | 自动分析 / 分中 / 碰 -X / 碰 +X / 单边 | "自动分析"为默认，软件根据模型定位自动判断；其他选项用于无法准确自动分析的情形。 |
| X 偏置 | X 方向碰数后的偏置距离（mm）。正值：往正方向偏置；负值：往负方向偏置。 | 数字（mm）；默认 0 | 仅在 X 方向选择"碰 -X""碰 +X""单边"时可输入。 |
| Y 方向 | 手动指定 Y 轴碰数方式。 | 自动分析 / 分中 / 碰 -Y / 碰 +Y / 单边 | 同 X 方向说明。 |
| Y 偏置 | Y 方向碰数后的偏置距离（mm）。 | 数字（mm）；默认 0 | 仅在 Y 方向选择需偏置的方式时可输入。 |
| Z 方向 | 手动指定 Z 轴碰数方式。 | 自动分析 / 碰顶自动 / 碰底自动 / 碰顶 / 碰底 / 碰指定面 / 碰基准面 / 碰大平面 / 碰分型面 / 顶面杀平 / 碰框底面（视版本） | "自动分析""碰顶自动""碰底自动"无需偏置值；其他方式可配合 Z 偏置使用。 |
| Z 偏置 | Z 方向碰数后的偏置距离（mm）。正值：碰面后抬高该距离为零；负值：降低该距离为零。 | 数字（mm）；默认 0 | 仅在 Z 方向选择需偏置的方式时可输入。 |
操作步骤
手动生成程序单（单个专案）：
- 在后期参数的"程序单"标签页，选择 Excel 程序单模板并填写工件信息字段。
- 根据模型定位情况设置分中碰数方式（常规模型使用默认"自动分析"即可）。
- 点击界面上的"程序单"按钮，软件立即生成并输出程序单。
预览已有程序单：
点击"预览Excel程序单"或"预览网页程序单"按钮，打开当前专案已生成的对应格式程序单文件。
通过一键后处理生成：
在"批量操作"标签页勾选"程序单"选项，然后执行一键后处理，软件按设定顺序自动完成程序单输出。
提示与常见坑
- 模板选错导致信息字段内容消失：切换 Excel 程序单模板后，下方信息字段（客户、机床等）的下拉选项会随新模板刷新，原有输入内容如不在新模板列表中可能丢失，切换模板前注意记录关键信息。
- 非常规定位会被标注为特定位置：当模型定位方式不是四边分中或常见单边方式时，"自动分析"会把该方向标注为对应的特定位置（而非套用标准分中）。若自动判断的结果与你的实际碰数意图不一致，再在对应方向手动改选合适的碰数方式即可。
- XY 偏置方向：XY 方向输入正值表示分中棒碰面后往正方向偏置，输入负值往负方向偏置，与 Z 方向的正负含义不同（Z 正值为抬高）。
- 电极工件数量字段不可编辑：电极类型专案的"工件数量"字段由软件自动计算，手动输入无效；模料类型可手动输入。
- 程序单设置与此页的关系：此页下拉菜单的可选内容来自"程序单设置"界面；若需增加新的客户、机床等选项，请到系统设置的"程序单设置"中添加，而非仅在此页手动输入（手动输入仅对当前专案临时有效）。
- 程序单防呆着色：在"程序单设置"中可开启程序单防呆，生成程序单时把防呆校验发现的问题刀路直接在程序单上着色提醒，操作人员上机前一眼就能看到。提醒默认输出到程序单的 O2 单元格，也可合并多个单元格以显示更多信息。防呆的检查内容（检查项与刀具替换）见碰撞检查页的"防呆设置"小节。
