曲线投影

曲线投影精加工将一个以参考线（曲线）为轴心的管状参考线投影到模型曲面，再沿投影结果生成加工刀路。参考线的焦点就是管的中心。该策略与直线投影原理相同，区别在于投影的中心轴是任意曲线而非直线，适用于沿曲面脊线或通道中心加工的场合。

当曲面投影策略因曲面定义不充分而效果不佳时，可用曲线投影替代——以一条穿过区域中心的参考线来驱动刀路。

参考线在这里既是投影的轴心，也是刀路展开的基准：系统围绕这条曲线生成一圈圈（或螺旋、线性）展开的参考线，再把它们投影到模型曲面上形成实际切削路径。因此，"先有一条贴合区域走向的参考线，再谈刀路质量"是用好该策略的前提。

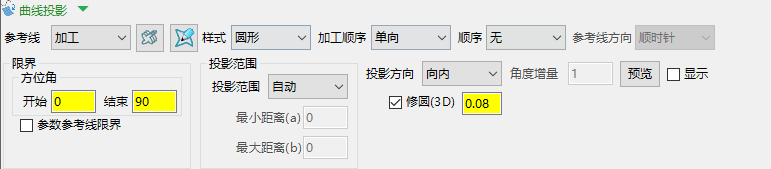

曲线投影参数界面

用途 / 适用场景

参数	说明	取值/默认	备注
已选参考线	从项目中选择作为投影轴心的参考线	项目中的参考线列表，默认空	未选参考线时不会生成刀路
创建参考线（按钮）	新建一条空参考线以供编辑	—	创建后需在参考线编辑器中绘制曲线几何
在图形窗口拾取	在三维视图中直接点选参考线	—	选中后参考线名称自动填入"已选参考线"域
采集曲线（按钮）	将已选曲面曲线快速复制为参考线	—	可从曲面模型中提取边线或等参线，高效创建投影轴

参数	说明	取值/默认	备注
样式	定义围绕参考线展开的参考线形状	圆形 / 螺旋 / 线性，默认圆形	界面下拉顺序为圆形、螺旋、线性；圆形：在连续 Z 高度生成圆形参考线，所用方式与等高精加工类似；螺旋：生成螺旋参考线，圈与圈之间连续过渡、无抬刀台阶；线性：生成直线参考线，刀路沿参考线方向线性展开

样式决定了"绕着参考线怎么走"：圆形适合在轴线周围一层层切，与等高思路一致，便于控制每层切深；螺旋在圆形基础上把各层连成一条连续路径，过渡更顺、抬刀更少；线性则沿参考线方向直线推进，常用于通道两侧的对称加工。该选项也会在"参考线"页面上同步显示。

参数	说明	取值/默认	备注
方向	向内：加工外表面/型芯，轴通常在零件内部；向外：加工内表面/型腔，轴通常在零件外部	向内 / 向外，默认向内	方向选错会导致刀路落在错误一侧或无刀路

方向决定"投影往哪一侧打"，需结合参考线（管轴）相对零件的位置来选：选"向内"时系统加工芯部，在外部（可见）曲面上生成刀路，此时管轴一般位于零件内部，典型用于凸模、型芯类外凸形状；选"向外"时系统加工内部圆倒角、孔或型腔，管轴一般位于零件外部，典型用于内腔、深孔、流道等内凹形状。

参数	说明	取值/默认	备注
公差	刀路贴合模型轮廓的精确程度	数值，无默认	数值越小越精确，计算时间越长
余量	加工后留在零件上的材料量	数值，无默认	可展开分别设置径向余量和轴向余量
径向余量	刀具径向偏移，正值在竖直壁留料	数值，无默认	仅展开余量后可见
轴向余量	刀具刀轴方向偏移，正值在水平面留料	数值，无默认	仅展开余量后可见
部件余量	对不同曲面分别指定余量	—	打开部件余量对话框进行设置

参数	说明	取值/默认	备注
行距	相邻加工路径之间的距离，仅样式为"圆形"或"螺旋"时可用	数值，无默认	样式为"线性"时行距置灰，改用角度增量控制
角度增量	相邻路径之间的角度，仅样式为"线性"时可用	数值（°），默认 1	控制沿参考线展开的分布密度
预览（按钮）	依据当前投影形状生成快速预览刀路	—	方便在完整计算前检查投影覆盖范围
显示（复选框）	在图形窗口显示预览参考线	勾选/不勾	可直观检查参考线与模型的相对位置

参数	说明	取值/默认	备注
投影范围	控制参考线向模型投影的距离模式	自动 / 手动，无默认	手动模式下可分别设置最小距离和最大距离
最小距离	投影起始距离，仅手动模式可用	数值，默认灰色禁用	—
最大距离	投影截止距离，仅手动模式可用	数值，默认灰色禁用	—
