界面与通用操作

刀路参数界面是机明最核心的操作区域，电极与模料两种工件类型共享相同的界面框架，但顶部按钮区与可选策略因工件类型而异。

一条完整的刀路参数，由几块内容共同构成：基本参数（刀路名称、刀具、计算方式等公共项）、策略参数（当前加工策略特有的切削方式与精度设置）、毛坯（限定本条刀路要切的料）、边界（限定加工区域）、切削参数（碰撞安全与刀具组合）以及贯穿整个刀路列表的右键菜单操作。理解这几块的分工，是用好刀路参数界面的基础——左侧选中哪个节点，右侧就显示对应这几块的设置。

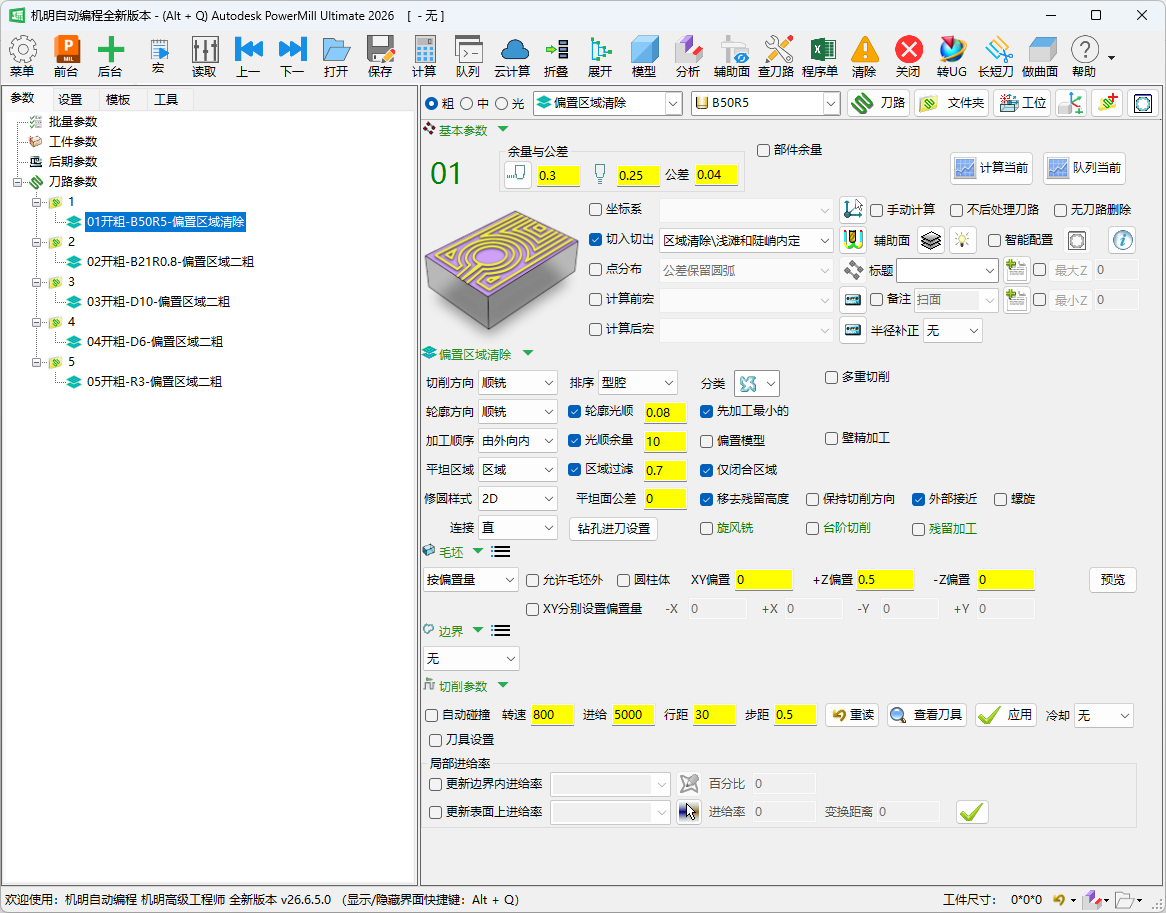

整套刀路参数界面只有三块：左侧的刀路参数列表、顶部的节点工具栏、右侧的策略参数。看懂这三块的分工，再看懂列表里「工位 → 刀路文件夹 → 刀路策略」的层级关系，整个界面就掌握了。

整体布局

刀路参数界面分为三个主要区域：

列表层级：工位 → 文件夹 → 刀路策略

左侧刀路参数列表是一棵三层的树，从大到小依次是工位 → 刀路文件夹 → 刀路策略：

记住这个层级关系，下面「增加」「切换」类按钮的行为就一目了然——它们都是在往这棵树的不同层级上放节点、或把节点在层级之间搬动。

模料刀路：粗 / 中 / 光 切换

模料刀路参数的顶部工具栏提供三个加工阶段单选按钮，用于切换当前刀路文件夹所属的加工类型：

切换此选项会改变当前刀路文件夹的加工阶段标记，进而影响后处理输出时的排序与分组。

开粗、中光、精光三档下的刀路策略参数是各自独立、互相对应的：同一种策略在「开粗」下用的是一套参数，切到「中光」「精光」则各自对应另一套参数。换档时，下方可选的策略以及策略里预填的参数会随之切到该阶段对应的那一套，互不影响。

节点工具栏按钮

以下按钮出现在刀路参数界面顶部的节点操作区，具体可见按钮因工件类型（电极/模料）而略有差异。

刀路参数列表里要用到的刀路策略类型和刀具，都在节点工具栏这里选择调用：先在节点工具栏选好要加载的策略类型，再选好要从刀库调用的刀具，然后用下面的「增加」类按钮把这条策略放进列表的相应位置。新增策略所用的刀具与切削参数，来自之前在基本参数界面选定的那个刀库里保存的刀具和切削参数。

通用操作按钮（电极与模料均有）

模料刀路专用按钮

模料刀路有三个「增加」按钮，区别只在于把新策略放到哪一层：

切换当前刀路所属的工位 / 文件夹

除了新增，还可以把一条已有刀路搬到别的工位或文件夹。这两个「切换」动作的结果，取决于这条刀路在它所属文件夹里排第几：

• 切换工位：
• 若这条刀路是它所在文件夹下的第一条，切换时会把它合并到上一个工位中。
• 若它是文件夹下的第二条或更后面的刀路，切换时会把它移到一个新建的工位里。
• 切换文件夹：行为同理——文件夹下的第一条刀路切换时合并到上一个刀路文件夹，第二条及之后的刀路切换时移到一个新建的刀路文件夹。

简单记：第一条往前并、其余的另起新组。

电极刀路专用按钮

计算类型：前台计算 / 后台计算

刀路参数界面（及基本参数子页）中可选择计算方式：

• 计算当前：点击"计算当前"按钮，立即在前台计算当前选中的刀路。
• 队列当前：点击"队列当前"按钮，将当前刀路提交到队列，依次在后台计算；适合批量排队计算多条刀路。

计算操作通过"计算当前"和"队列当前"两个按钮触发；这两个按钮位于参数界面顶部。云计算为顶部工具栏的独立功能，不在本参数界面的计算区内。

修改刀路 vs 重置切削

刀路已经算好之后，如果还要调整，常会用到修改刀路和重置切削两个功能。两者的区别在于：要不要重新计算几何刀路。

修改刀路：只改转速、进给（不重算）

当几何刀路已经算好、只想换台机床或改一下转速、进给时，用修改刀路最快：

1. 把当前刀路切换到目标机床的刀库（例如换到高速机刀库）。
2. 点修改刀路，转速、进给等会按新刀库一键更新。

这一步只改加工参数，不会重新计算刀路几何，所以速度很快，原有刀路形状保持不变。

重置切削：要改刀具或补正（需重算）

如果改动涉及刀具本身或补正（换刀、改刀具直径、改补正方式等），几何刀路就必须重新算：

1. 点重置切削。
2. 再点上方的计算。系统会自动检测哪些参数变了，删除旧刀路并重新计算。

一句话区别

只改转速进给用「修改刀路」（不重算、秒改）；要改刀具或补正用「重置切削」再「计算」（删旧重算）。

自定义工艺库

刀路参数界面顶部提供自定义工艺库（策略模板选择器），用于快速加载预设的参数组合：

• 通过下拉列表选择已保存的策略模板，参数自动填入当前刀路。
• 右键单击策略按钮（电极：开粗/基准/精光/刻字；模料：策略下拉菜单）可弹出模板选择菜单，选择对应策略模板。
• 自定义工艺库的维护（新增、删除、重命名模板）在设置 › 策略模板中进行。

界面操作：加载 / 刷新状态 / 保存 / 读取

在刀路参数的策略参数区右侧或顶部，常见以下操作入口：

「加载」「刷新状态」「保存」「读取」这四个按钮在各参数页都齐全提供，电极与模料两种工件类型一致。

界面切换 / 独立界面

刀路参数支持两种显示模式：

把刀路参数区脱成独立浮动窗口、或嵌回主界面的「嵌入 / 独立切换」，是插件模式下的一种界面显示方式，可在两种模式间随时切换。

模料工艺流程概要

模料刀路参数按七个步骤组组织策略，从粗加工到特殊功能逐步推进：

详细说明见工艺流程（开粗→特殊功能）。

电极工艺流程概要

电极刀路按四种策略文件夹组织。理解电极刀路有一个关键思路：每个加工类型（首粗、再粗、基准、光刀、刻字）相当于一把刀具，而一把刀具下可以含有多个加工策略，因此一个加工类型可以包含多条刀路。例如开粗这把刀可以分几条等高/平面刀路，光刀这把刀可以按不同区域分多条精光刀路。

刀路列表右键菜单

在左侧刀路参数列表的任意节点上单击右键，会弹出一组对刀路进行整体管理的菜单。这是组织、复制和批量调整刀路最常用的入口。

模板与列表整理

复制、删除与计算

批量设置 / 批量获取

这两项专门用来把同一个参数一次性套到多条刀路上，是调参时省时间的利器。

• 批量设置：把列表里某一条已设好的刀路的某个参数，批量复制到其它多条已选刀路中。

• 用法举例（以批量复制部件余量为例）：先选中要被同步的刀路（如刀路 02、03）和作为来源的刀路（如刀路 05），并设好刀路 05 的部件余量；然后在任意位置右键 ›「批量设置」› 单击「部件余量」，刀路 05 的部件余量就会批量复制到刀路 02、03 中。

• 批量获取：把当前 PowerMILL 专案里的某项参数，一次性加载到机明刀路列表中所有已选策略上。

• 用法举例（以批量获取边界曲面为例）：先在 PowerMILL 里选中要作为边界的曲面，再批量选中需要设置边界曲面的策略；然后在任意位置右键 ›「批量获取」› 单击「边界曲面」，就批量设置好了边界曲面。
