电极刀路

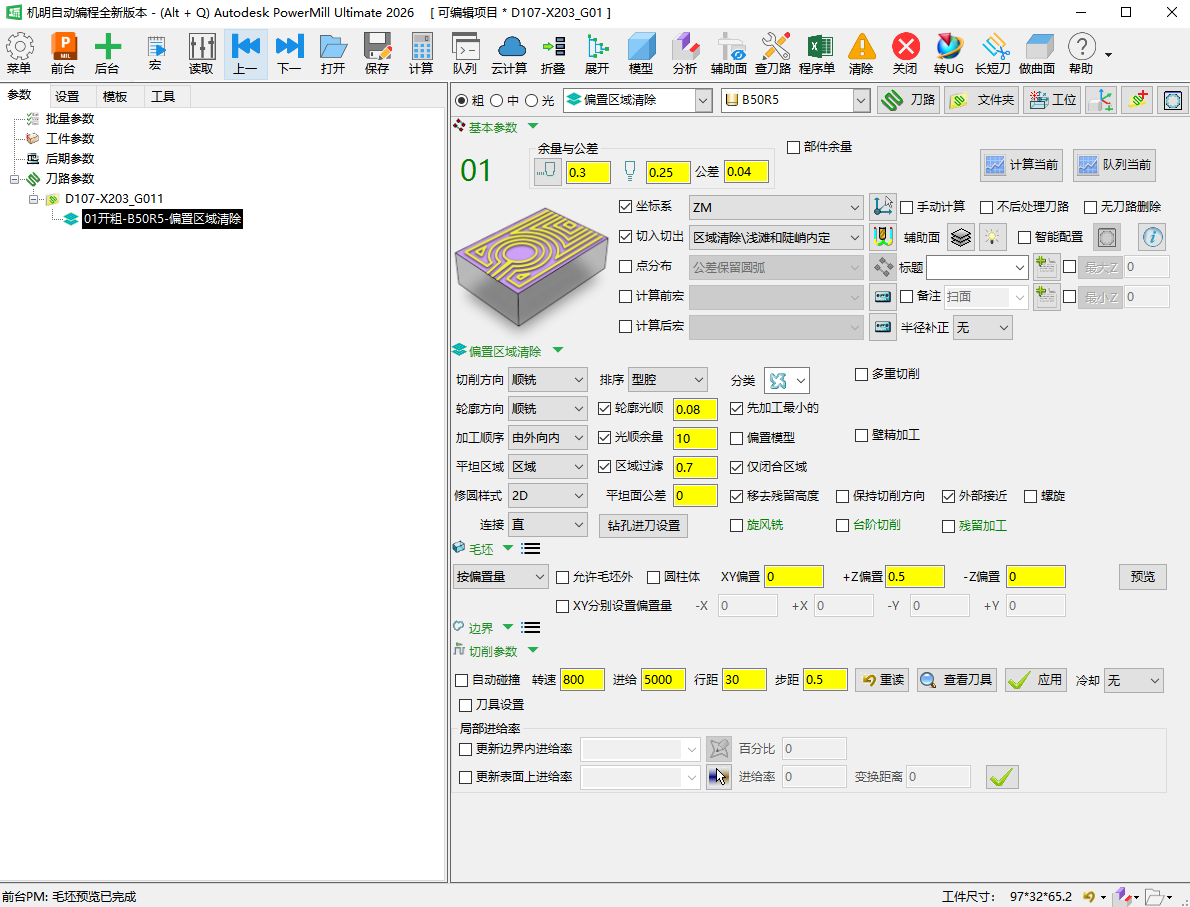

电极刀路参数界面是机明中管理和设置电极加工刀路的核心区域。通过左侧的刀路参数列表，可以查看和管理整个专案的所有刀路；右侧则显示当前选中文件夹或策略的详细参数。

刀路参数列表与策略文件夹

刀路参数列表位于界面左侧，以树状结构显示当前专案下的所有策略文件夹及其包含的策略。

策略文件夹是组织刀路的基本单元：每个文件夹对应一道工序，内部可包含多个策略（例如扫面、外形开粗、凹槽开粗等）。文件夹之间的先后顺序即为后处理时 NC 程序的输出顺序。

单击刀路参数列表中的策略文件夹，右侧显示该文件夹的主页面。主页面将文件夹内所有策略的常用参数集中在一个界面呈现，方便快速完成多个策略的参数设置，达到"参数精简"的目的。

单击文件夹下的某个策略图标，右侧切换为该策略的子页面，显示该策略的完整详细参数，用于有特殊要求时的精细调整（"功能全面"）。

子页面的额外能力：
- 可单独为当前策略勾选并设置毛坯，使其与文件夹内其他策略使用不同的毛坯范围。
- 可单独为当前策略勾选并设置边界，使其与文件夹内其他策略使用不同的加工边界。
- 若未在子页面单独勾选，策略默认继承所属文件夹的毛坯与边界设置。

初学者在大多数情况下使用主页面（文件夹参数）即可满足需求，不必深入策略子页面。

无论哪种策略文件夹类型，主页面（文件夹参数页面）均划分为以下五个区域：

区域	说明
基本参数	坐标系、加工注释、部件余量等刀路通用设置
策略参数	当前文件夹类型专属的策略选项和参数（各文件夹类型不同）
毛坯	定义本次加工的毛坯范围
边界	定义加工区域的边界限制
切削参数	转速、进给、下切步距、行距等切削工艺参数

四种策略文件夹的布局结构完全相同；除"策略参数"区域因类型而异外，其余四个区域的内容和用法一致。

软件启动并切换到刀路参数界面后，顶部显示节点工具栏，列表和详细参数区域初始为空。节点工具栏提供以下操作：

操作	说明
加载策略文件夹	从下拉列表选择文件夹类型（开粗/基准/光刀/刻字），将对应文件夹追加到刀路参数列表末尾，并在右侧显示其详细参数
选择刀具	从刀具库中选择所需刀具；软件根据文件夹类型和策略勾选，自动加载对应切削参数（转速、进给、下刀量等）
合并/拆分文件夹	将相邻且使用相同刀具的两个文件夹合并为一条 NC 程序，或将已合并的文件夹拆分还原
插入策略文件夹	默认将新文件夹追加到列表末尾；选中某文件夹后激活插入模式，可将新文件夹精确插入该文件夹之后

只有相邻且使用同一把刀的两条工序才能合并；合并成功后，该工序前会出现一个向上箭头标记，表示已合并。

选中某工序后点"插入"进入插入模式，新加的工序会插到它后面；再点一次同一个按钮即退出插入模式，新建工序恢复为追加到列表末尾。

文件夹类型	说明	可加载次数
开粗	电极头与基准台的粗加工。第一次加载为"首粗"，之后每次加载均为"再粗"（用于残留开粗、清角、中光等）	首粗仅一次；再粗可多次
基准	基准台专项加工策略	仅一次
光刀（精光）	电极头精加工，可对不同区域分别精光	可多次
刻字	在电极上刻制文字，提供多种刻字方法	仅一次

再粗与光刀可无限次加载，适合需要多把刀逐步加工或分区域精光的场景。首粗、基准、刻字每个专案只能各加载一次。
