工件信息

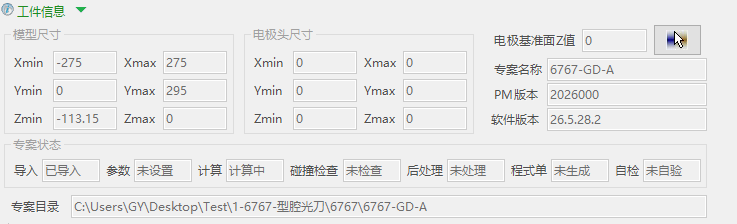

工件信息界面

工件信息标签页以只读方式汇总当前专案的关键状态与几何数据，帮助操作者快速核对编程进度与模型尺寸，无需切换到其他窗口。该页面所有数值均由软件在导入模型、参数设置及刀路计算完成后自动刷新，无需手动输入（基准面 Z 值除外）。

用途与适用场景

该区域逐步显示当前专案各环节的完成情况。

参数	说明	取值/默认	备注
导入	模型是否已导入专案。	状态文字（只读）	完成导入后自动更新。
参数	工件参数是否已完成设置。	状态文字（只读）	保存工件参数后更新。
计算	刀路是否已完成计算。	状态文字（只读）	所有刀路计算完毕后更新。
碰撞检查	是否已执行碰撞检查。	状态文字（只读）	运行碰撞检查功能后更新。
后处理	是否已完成后处理（生成 NC 程序）。	状态文字（只读）	执行后处理后更新。
程序单	是否已生成程序单。	状态文字（只读）	生成程序单后更新。
自检	是否已完成防错自检。	状态文字（只读）	执行自检后更新。

显示导入后整个模型（含基准台）的边界范围，单位 mm。

参数	说明	取值/默认	备注
Xmin / Xmax	模型在 X 方向的最小值与最大值。	数值（只读，mm）	导入模型后自动计算。
Ymin / Ymax	模型在 Y 方向的最小值与最大值。	数值（只读，mm）	导入模型后自动计算。
Zmin / Zmax	模型在 Z 方向的最小值与最大值。	数值（只读，mm）	导入模型后自动计算。

仅显示电极头部分（不含基准台）的边界范围，用于核查放电区域实际尺寸。

参数	说明	取值/默认	备注
Xmin / Xmax	电极头在 X 方向的最小值与最大值。	数值（只读，mm）	—
Ymin / Ymax	电极头在 Y 方向的最小值与最大值。	数值（只读，mm）	—
Zmin / Zmax	电极头在 Z 方向的最小值与最大值。	数值（只读，mm）	—

参数	说明	取值/默认	备注
电极基准面 Z 值	电极基准面在 Z 轴方向的坐标。可手动输入，也可点击旁边的曲面选择图标从模型自动拾取。	数值（mm）	基准面 Z 值错误会导致全部刀路的 Z 向定位偏差，请在计算刀路前务必核实。

拾取方式：点击"电极基准面"旁的图标按钮，进入曲面选择对话框，框选基准面所在曲面后确认，软件自动计算该组曲面的 Z 最小值并回填到输入框。

工件信息页对电极与模料专案是同一界面，"电极基准面 Z 值"及其曲面选择图标在两类专案下均显示。两种填值方式中，曲面拾取优先：一旦勾选并通过图标框选了基准面曲面，软件会取该组曲面的 Z 最小值自动写入并覆盖此输入框；未勾选图标时，则保留手动输入的数值。

参数	说明	取值/默认	备注
专案名称	当前 PowerMILL 专案的名称。	文字（只读）	与 PowerMILL 专案同步。
专案路径	当前专案所在的文件夹路径。	路径文字（只读）	可用于核查文件存放位置。
PowerMILL 版本	当前所连接的 PowerMILL 版本号。	文字（只读）	用于排查版本兼容性问题。
机明版本	当前机明软件的版本号。	文字（只读）	联系技术支持时请提供此信息。
