机床设置

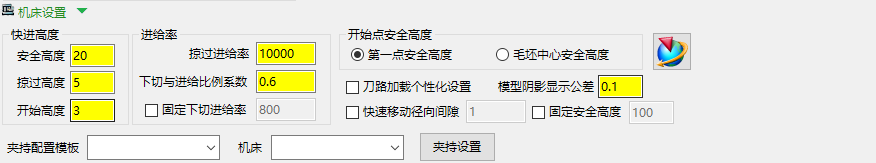

机床设置界面

机床设置标签页集中管理与机床运动控制相关的全局参数，包括快进高度、进给率、开始点安全高度、夹持配置，以及刀路个性化设置等选项。该标签页的设置对当前专案的所有刀路同时有效，只需配置一次即可作用于所有策略，无需逐条刀路重复设置。

电极与模料工件参数中的机床设置内容完全相同（教学说明 Slide 30）。

用途与适用场景

控制刀具在工件上方的三种安全移动高度，通常按软件默认设置即可满足要求。

参数	说明	取值/默认	备注
安全高度	刀具在工件之间快速移动时的抬刀高度，其值等于工件最高点坐标加上此处设置的数值。	数值（mm）	确保快速移动时刀具不会碰到工件或夹具。
掠过高度	刀具在工件局部区域移动时使用的相对高度，低于安全高度，用于减少抬刀距离、提高效率。	数值（mm）	与安全高度配合使用，值应小于安全高度对应的绝对高度。
开始高度	刀具下切时，从此相对高度开始切换为"下切进给率"的高度值。高于此值时仍使用快速移动速度。	数值（mm）	避免刀具以快速移动速度直接下切到切削位置。
固定安全高度	勾选后可输入一个固定的绝对安全高度值，启用时"安全高度"与"掠过高度"的相对高度设置将不再生效。	勾选/不勾（默认不勾）；输入绝对高度值（mm）	适用于需要统一安全平面的特殊场景；启用后安全高度与掠过高度输入框自动禁用。

刀路的切削进给率（主进给）通过刀库自动加载，此处仅设置掠过和下切两类辅助进给率。

参数	说明	取值/默认	备注
掠过进给率	刀具在掠过高度层快速平移时的进给速度（对应刀路中紫色路径段）。	数值（mm/min）；默认 10000	一般设置较高值以节省空行程时间。
下切与进给比例系数	下切进给率 = 此系数 × 当前刀路的切削进给率。系数随刀路切削进给率自动变化，适应不同刀路。	数值（比例系数）；默认 0.6	与"固定下切进给率"二选一使用；系数方式更灵活，推荐优先使用。
固定下切进给率	勾选后，所有刀路统一使用此处指定的固定数值作为下切进给率，不随切削进给率变化。	勾选/不勾（默认不勾）；输入数值（mm/min），默认 800	二者同时存在时以本项为准：一旦勾选"固定下切进给率"，下切进给率即取此固定值，"下切与进给比例系数"自动失效。

「掠过进给率」填 0 表示不修改、保持原值（不覆盖既有的掠过进给率），并非把速度设成 0。

定义 NC 程序起始点的处理方式，影响后处理输出格式。

参数	说明	取值/默认	备注
毛坯中心安全高度	程序起始点设置为毛坯中心正上方的安全高度位置。大多数后处理均支持此方式。	单选（默认选中）	推荐使用，兼容性最佳。
第一点安全高度	程序起始点设置为刀路第一个切削点正上方的安全高度位置。部分后处理不支持此方式，可能导致机床以三轴联动方式斜向下刀。	单选	使用前请确认当前后处理支持此选项，否则存在撞机风险。

参数	说明	取值/默认	备注
刀路加载个性化设置	勾选后，每次加载刀路时自动执行对应策略文件夹下的个性化宏文件，实现特殊参数的自动设置。	勾选/不勾（默认不勾）	电极宏文件存放于安装目录"策略模板—电极模块—对应策略—个性化"文件夹下；模料宏文件与策略文件存放于同一文件夹。随着软件功能完善，此功能的使用场景已较少，一般无需开启。

为使用夹持系统（如零点定位盘）的机床指定夹持方案，软件将根据此配置自动匹配可用的机床型号。

参数	说明	取值/默认	备注
夹持配置模板	选择当前专案使用的夹持配置文件，用于匹配机床型号和夹持方式。下拉列表内容来自系统已保存的夹持配置模板。	下拉选择（可为空）	标准安装且未保存任何夹持配置时，此下拉列表为空（不会隐藏，仅无可选项）。不使用夹持系统时留空即可；点击旁边的"夹持设置"按钮可进入夹持配置编辑界面新建模板。
机床	根据所选夹持配置模板，列出该模板中已定义的机床型号，选择当前专案实际使用的机床。	下拉选择（依赖夹持配置模板）	需先选定夹持配置模板，机床下拉列表才会从该模板中读取并显示对应机床；未选夹持配置模板时机床列表为空。

选「机床」的作用是指定读取该机床对应的刀具夹持配置——「夹持配置模板」里保存了多台机床各自的夹持设置，选定机床后，后续的夹持相关处理（碰撞检查、夹持避让等）就按这台机床的夹持参数来。

参数	说明	取值/默认	备注
模型阴影显示公差	设置 PowerMILL 中模型阴影（着色）渲染时的精度公差。值越小，渲染越精细，但显示刷新较慢；值越大，渲染越粗糙，但刷新更快。	数值（mm）	此参数仅影响显示效果，不影响刀路计算精度；数值建议与工件尺寸相匹配。

参数	说明	取值/默认	备注
快速移动径向间隙	勾选并输入数值后，刀具在快速移动时与工件侧面之间将保持至少此数值的径向间距，防止快移过程中碰撞侧壁。	勾选/不勾（默认不勾）；输入数值（mm）	仅在工件侧壁复杂、快速移动路径风险较高时使用。

快进高度通常按默认即可：只有在加工异形工件或需要配合夹具回避障碍时，才需要调整安全高度与掠过高度。
开始点安全高度选错会导致斜向下刀：若后处理不支持"第一点安全高度"而强行使用，机床将以三轴联动方式斜向下刀，有撞机风险，建议默认使用"毛坯中心安全高度"。
固定下切进给率优先级更高：一旦勾选"固定下切进给率"，"下切与进给比例系数"的设置即失效，请勿同时依赖两者。
刀路加载个性化设置很少用：随着软件迭代，大多数原来需要宏文件实现的设置已内置为标准功能，仅在有特殊定制需求时才需要启用此选项。
机床设置对所有刀路生效：修改此处任意参数后，对当前专案中所有策略的刀路均立即生效，无需逐条重新计算（进给率相关参数在下次计算时生效）。
