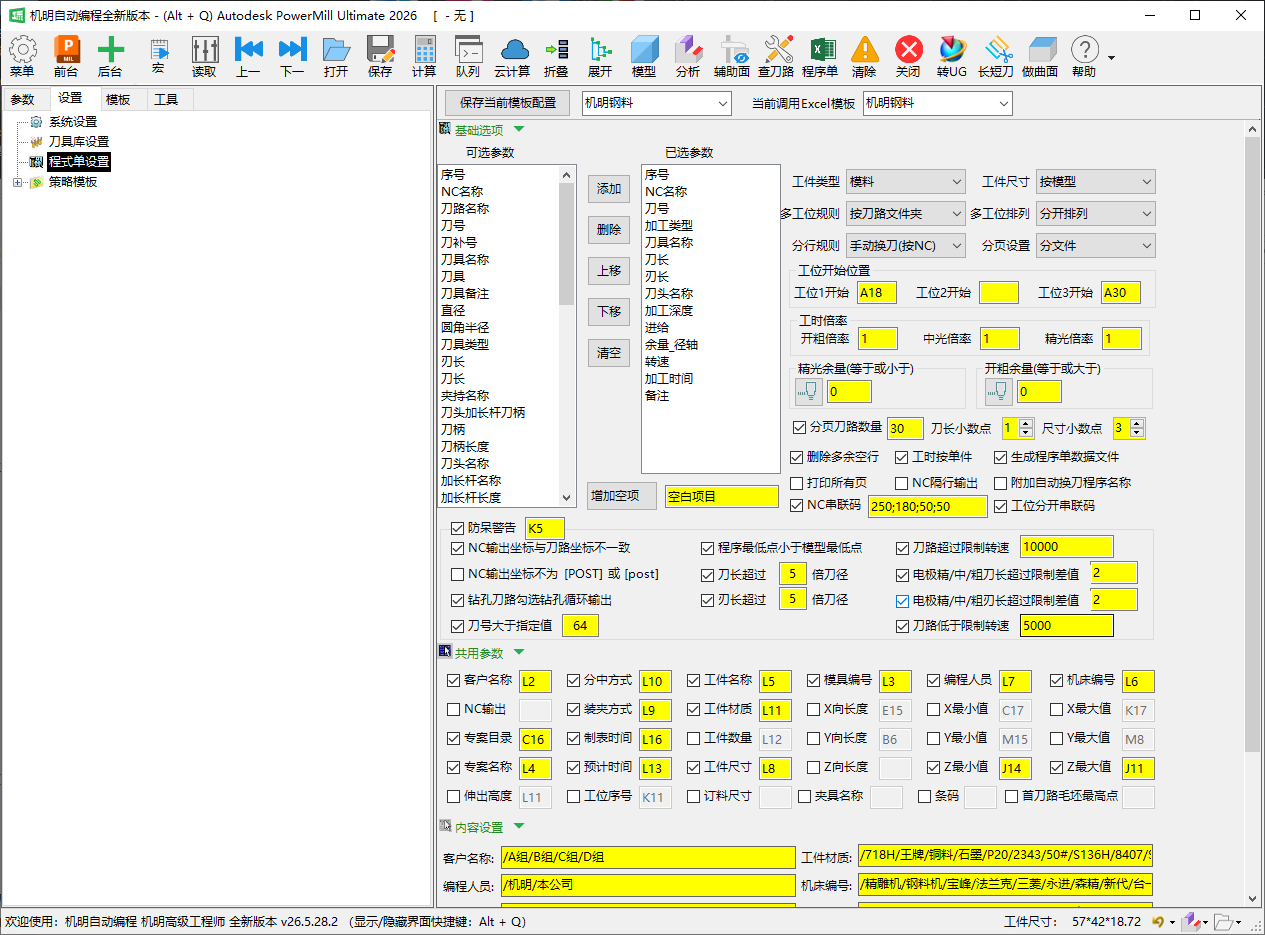

程序单设置

程序单设置用于配置软件生成 Excel 程序单的方式与内容。整套配置分为六个部分：模板配置（选择 Excel 模板文件）、基础选项（参数列列表、工件类型、多工位与分页规则等）、共用参数（程序单表头字段的单元格位置）、电极参数（电极专用字段的单元格位置）、内容设置（下拉选项内容预设）、视图选项（随程序单附图的视角与样式）。

配置完成后，在后期参数界面为每个专案选择所需的模板，软件即可自动生成符合本厂格式要求的 Excel 程序单。

用途与适用场景

• 根据本厂 Excel 模板，定制程序单中每一列参数的内容与顺序。
• 多工位、精/中/粗公混合排列、合并显示等复杂场景均可通过本设置适配。
• 一套程序单配置可命名保存为模板，多个专案复用。
• 需要为自动换刀机床与手动换刀机床分别建立不同模板时，在此分别配置后在后期参数中切换即可。

模板配置

模板配置用于将本页的参数设置与实际使用的 Excel 文件绑定在一起。程序单要"长成什么样"，本质上由两部分共同决定：一是排版好的 Excel 模板（表格的框线、表头文字、图片位置），二是本页里"哪一列填什么、字段写到哪个单元格"的配置。两者配套使用，缺一不可。

• 程序单模板：当前配置方案的名称，可新建多套模板以对应不同工厂需求或不同工件类型。把当前界面上的全部配置（已选参数、共用参数、电极参数、视图等）连同所调用的 Excel 模板一起，可以保存成一份独立的程序单模板文件，方便整套迁移或复用。
• Excel 模板：与本套参数配置对应的 Excel 文件，也就是当前模板实际调用的那份表格。软件将读取此文件并按照下方"基础选项"中选定的参数依次填入对应列。Excel 模板文件存放于软件安装目录下的程序单文件夹，可直接打开修改保存；若需要新建模板，将 Excel 文件和对应配置各复制一份重命名再修改即可。

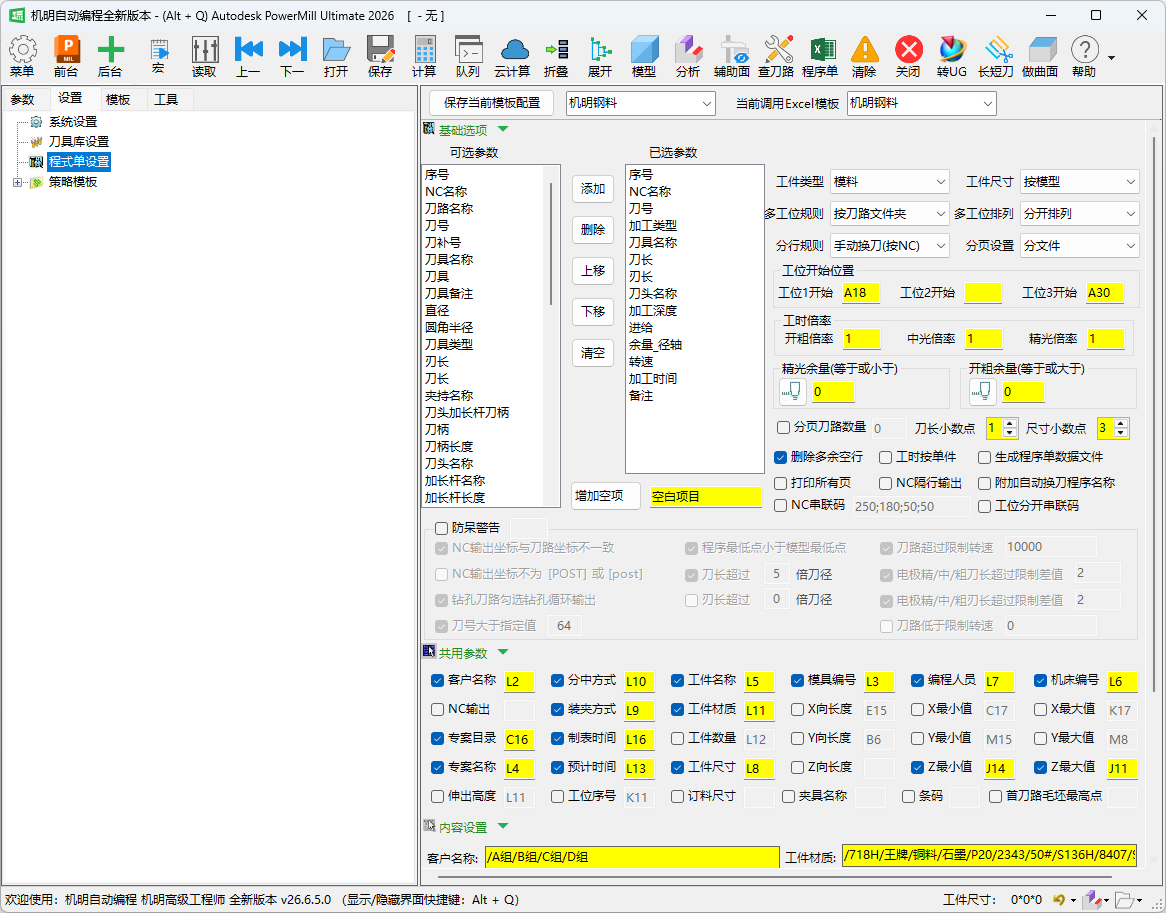

基础选项

已选参数（程序单列内容配置）

配置思路（先表格后参数）：要让程序单显示哪些参数，应先在 Excel 模板里把这些列排好、写好列标题，再回到已选参数里按相同顺序逐一配置对应字段，做到一一对应。典型的一行参数顺序为：序号、NC 名称、刀号、加工类型、刀具、刀长、刃长、夹持名称、转速、进给、余量、加工深度、加工时间。任意一项顺序与 Excel 列对不上，程序单内容就会整体错位。

合并单元格的处理：若 Excel 模板里某字段跨列合并（例如 NC 名称占用 B、C 两列合并成一格），就要在已选参数中该字段的后面增加一个空白项占位——点击"增加空项"加入空白项，再用上移、下移把它调整到正确位置，使后续各列重新对齐。否则程序单上实际显示的内容会和想要的内容对不上，编辑时要特别注意。

工件类别参数

多工位排列说明： 多工位排列决定多个工位（电极的精/中/粗公，或钢料的多面）在同一张程序单上"怎么摆"。

• 分开排列：按各工位的起始位置，分别指定精公、中公、粗公首条程序的位置。三者各自从设定的起始行开始，互相独立、上下排列。
• 分隔排列：精公首条程序从工位 1 起始行开始（例如显示在 A18），中公与精公之间、粗公与中公之间各空一行隔开后再接着显示 NC 程序，读起来层次更清楚。
• 合并显示：常用于电极程序单，把多个工位或精/中/粗公横向分栏并排显示。它的已选参数配置与分开/分隔排列不同，必须单独配置——例如设为"粗公在前、精公在后"时，已选参数里要同时排出粗公的显示字段和精公的显示字段，并用空白项把两组隔开。

工位开始位置："工位1开始"对应精公首行，"工位2开始"对应中公首行，"工位3开始"对应粗公首行（钢料多工位加工同理）。填写格式为 Excel 单元格地址，如 A18 表示 A 列第 18 行。

分页设置说明： 分页设置决定多工位程序在 Excel 文件中是挤在一起还是拆开。

• 同页：多个工位的 NC 程序显示在同一页程序单上。例如电极的精公、中公、粗公全部排在一页里。
• 分页：多工位 NC 仍放在同一个 Excel 文件中，但软件自动拆成多页（Excel 工作表）。
• 分文件：每个工位单独生成一个 Excel 文件。例如两个工位，生成的程序单文件夹里就会有两个 Excel 文档。

制作分页用的 Excel 模板时，模板本身不能预先带有 Sheet2 这类多页配置——模板里若已存在多页，会造成翻页错乱。正确的分页应由软件在生成程序单时自动产生。

其他选项

加工时间倍率（精光/中光/开粗）：对各类型刀路计算出的加工时间乘以指定倍率后显示在程序单上，用于补偿实际加工时间与理论时间的差异。

精光 / 开粗余量：用于在程序单中标注工件的精加工与开粗预留余量，分径向余量和轴向余量两项。轴向余量需先勾选其左侧的轴向启用图标，对应的轴向余量输入框才会出现。这组余量字段仅在工件类型为模料时可填写，工件类型为电极时整组禁用。

共用参数

共用参数用于配置程序单中通用表头字段（如客户名称、模具编号、工件材质等）对应的 Excel 单元格地址。每项字段前有勾选框，勾上则将对应内容写入指定单元格，不勾则跳过。

配置方法（不用数行列）：先把共用参数全部清空，再对照 Excel 模板上实际有的表头逐项勾选——表格上有的就勾上，没有的就跳过。不需要逐项去数"第几列第几行"，只要在 Excel 中点中要填内容的那个单元格，表格左上角的地址栏会自动显示它的列行地址（如 L2）；把这个地址填进共用参数界面里对应字段的输入框即可。

可配置的通用字段包括：

电极参数

电极参数仅对工件类型为电极的程序单有效，用于配置精公、中公、粗公专用字段的 Excel 单元格地址。以下字段各需分别配置精公（F）、中公（M）、粗公（R）三个值：

配置完成后到后期参数界面出一张程序单即可验证效果：上面会按本页所填位置，对应显示出精公的火花位、数量、自动换刀 NC 程序名、电极头检测尺寸（长×宽）以及基准面 Z 坐标。中公、粗公同理。

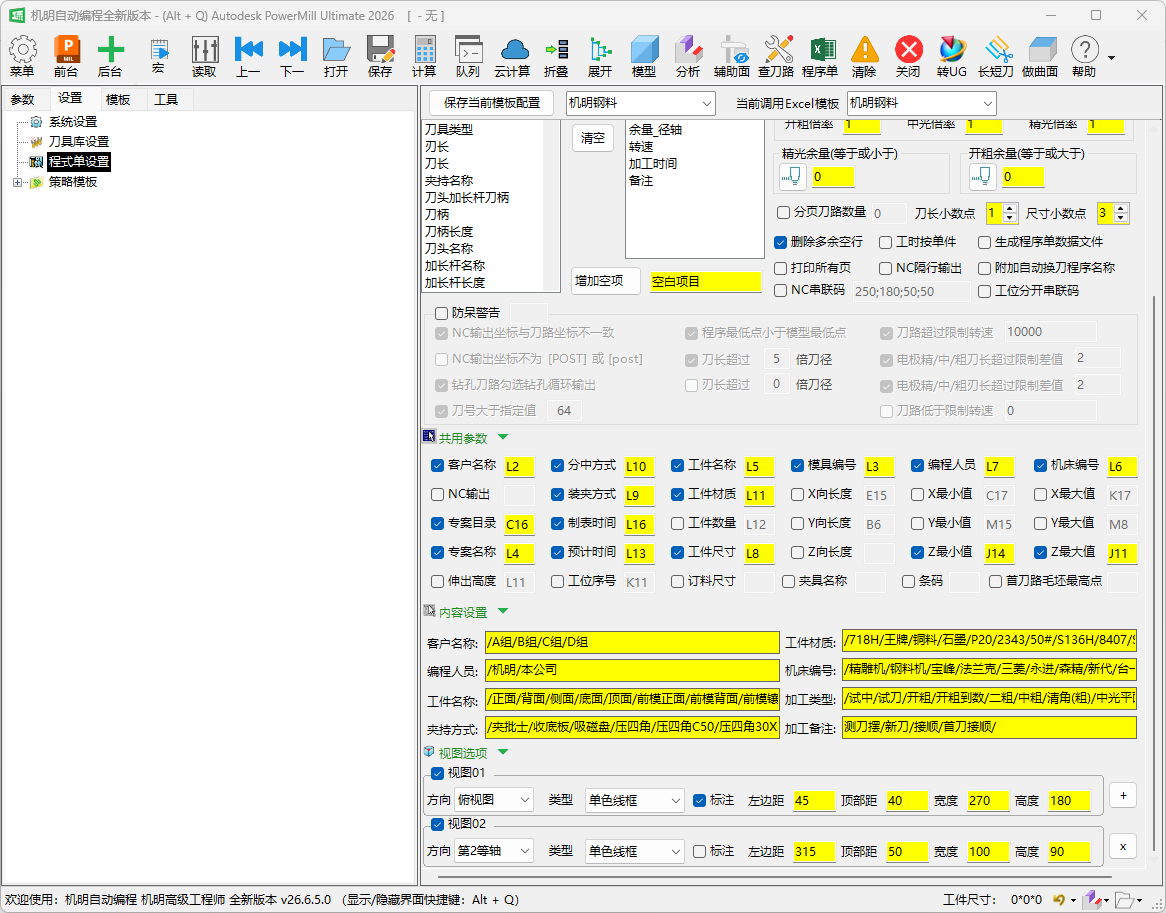

内容设置

内容设置用于预置程序单各下拉字段的可选项内容，按本厂实际情况在各选项中填入对应内容即可，可根据自己的需求任意输入。例如在"工件材质"里把本厂常用的各种材料都列出来，之后在后期参数界面选用该程序单模板的同时，就能直接从下拉菜单里选所需内容显示到程序单上，无需每次手动输入。

可配置的下拉内容字段：

视图选项

视图选项配置随程序单附图（模型截图）的显示方式。可添加多个视图组，每个视图组独立设置以下参数：

视图选项里的图主要用于在程序单上直观展示工件模型。其中：视图方向常用俯视图、前视图和等轴视图；着色类型决定截图是线框还是实体着色，并决定是彩色还是单色（黑白）——以实体着色的彩色图最直观，若打印机为黑白或想省墨，可选用单色/线框样式；左边距 / 顶部距控制截取的模型图片与 Excel 单元格左边、顶部的距离，用来把图片摆正在表格中的预留位置上。

第一个视图组为默认视图。点击"+"可添加更多视图组，每个视图组的截图对应插入 Excel 模板中不同的图片位置。

着色与单色的含义（含两套界面的对应关系）：早期界面用两个独立勾选项控制——"着色显示"勾上为彩色实体着色、不勾则为线框显示；"单色显示"再控制是彩色还是黑白：不勾为彩色显示、勾上则以黑白显示。当前版本（26.x）把这两项合并成单个"着色类型"下拉，含单色线框 / 多色线框 / 单色阴影 / 普通阴影 / 多色阴影五项，对应关系大致为：线框=旧"不勾着色显示"，阴影=旧"勾着色显示"；单色=旧"勾单色显示"（黑白），多色/普通=旧"不勾单色显示"（彩色）。两套界面的实际效果一致，选用时按需求选取即可。

防呆警告

基础选项页面底部设有防呆警告区域，用于在生成程序单时自动检测并标记异常情况。启用"防呆警告"后，以下各条件均可单独勾选：

警告输出单元格：防呆信息将写入此处指定的 Excel 单元格（填写单元格地址，如 A1）。

NC 串联码

提示与常见坑

• Excel 列顺序必须与已选参数顺序完全一致：若参数顺序与 Excel 模板列不对应，程序单内容会整体错位，且不会报错，排查困难。每次修改 Excel 模板后务必重新核对已选参数列表。
• 合并单元格一定要加空项：Excel 模板中凡是跨列合并的单元格，在已选参数对应位置必须插入空白项占位，否则后续各列内容全部左移错位。
• 多工位排列改为"合并显示"后，已选参数需重新配置：合并显示的参数格式与分开/分隔排列完全不同，切换后不能沿用旧配置。
• 模板文件路径：Excel 模板存放于软件安装目录下的"程序单"文件夹；新建模板时将现有文件复制重命名，修改内容后无需改动其他设置。
• 防呆警告需指定输出单元格：若勾选了防呆警告但未填写单元格地址，警告信息将无处输出，检测结果不可见。
