系统设置
系统设置包含两个标签页：用户设置管理界面行为、快捷键、计算偏好和功能开关；路径设置管理程序单、专案、模板及云计算相关的目录路径。设置完成后点击"保存并执行设置"生效。
用途与适用场景
- 调整机明主界面的透明度、置顶、自动隐藏等显示行为，适应不同的操作习惯。
- 配置刀路计算的自动保存、参数改动检测、多后台并行计算等效率选项。
- 统一设置程序单输出目录、专案保存位置、服务器模板同步路径，方便多人协作环境下的路径管理。
- 启用统计编程数据功能，将各工件的编程时间与理论加工工时记录到指定数据库文件。
用户设置
界面行为
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 界面总在最前面 | 开启后，机明主界面始终显示在其他窗口上方，多窗口叠放时不会被遮挡。 | 勾选/不勾 | 与其他置顶工具同时使用时可能互相影响。 |
| 界面自动靠边隐藏 | 开启后，把电极/模料/工具等界面拖到屏幕上边、左边或右边时会自动折叠隐藏，鼠标移到该边缘时再重新展开（类似 QQ 窗口贴边隐藏的效果）。 | 勾选/不勾 | 适合屏幕空间紧张的场景。 |
| 启用快捷键 | 启用 Alt+Q 快捷键，用于快速切换机明主界面的隐藏/显示状态。 | 勾选/不勾 | 与其他软件快捷键冲突时可关闭。 |
| 跟随 PM 界面最小化 | 勾选后，PowerMILL 主窗口最小化时机明界面同步最小化。 | 勾选/不勾 | 需要 PowerMILL 已打开。 |
| 执行时透明度 | 机明在前台 PowerMILL 执行导入、计算、后处理等任务期间呈现一定透明度，便于透过界面观察图形窗口。数值越小越透明。 | 10–100；默认 90 | 透明度过低可能影响按钮可见性。 |
| 闲时透明度 | 机明处于待机状态时的窗口透明度。 | 30–100；默认 90 | 可设为与执行时相同的数值。 |
| 工位命名规则 | 工件多面加工时，每个加工面作为一个工位，按此处选定的规则自动命名。 | 下拉选择 | 命名规则影响程序单及 NC 文件的工位名称输出。 |
机明的快捷键在本窗口的「快捷键」区设置，分为外挂模式和插件模式两套独立体系（外挂模式支持单字母及组合键，插件模式仅支持 F3–F12）。快捷键的加载、自定义、配置文件备份等完整方法见 快捷键参考 › 机明快捷键的加载与自定义。
自动更新与启动
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 自动更新规则 | 控制软件版本的自动检查与更新方式：稳定版本、最新版本或不更新。 | 下拉选择（稳定版本/最新版本/不更新） | 选择"不更新"后需手动前往官网下载最新版本。 |
| 刀路序号重排 | 在刀路列表中对刀路自动重新排序，按指定规则整理刀路编号。 | 下拉选择 | 适合刀路数量较多、需要统一编号规范的场景。 |
| 外挂模式启动 PM 时加载插件 | 以外挂（Macro）模式启动 PowerMILL 时，自动加载机明插件。 | 勾选（默认勾选）/不勾 | 通常保持默认勾选状态。 |
这两项设置改完即保存，无需重启机明：自动更新规则在下次启动检查更新时按新设置执行；"外挂模式加载插件"在下次以外挂模式启动 PowerMILL 时生效。
刀路计算行为
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 多后台 | 同时启动多个后台 PowerMILL 并智能分配计算任务，加快批量刀路的计算速度。此功能为标准版及以上功能。 | 勾选/不勾；数量默认 4 | 数量没有固定的软件上限，实际可开数量取决于电脑内存与 CPU；消耗的资源随开启数量成倍增加，建议根据电脑配置调整。 |
| 刀路参数改动检测 | 检测到参数改动后，自动触发 PowerMILL 对应刀路的重新计算。此功能在标准版及以上版本生效。 | 勾选/不勾 | 关闭后参数改动不会自动触发重算，需手动计算。 |
| 改动直接重算 | 参数改动后直接执行重算，不弹出询问对话框。仅在"刀路参数改动检测"已开启时有效。 | 勾选/不勾 | 关闭后每次改动会弹出提示，确认后再重算。 |
| 显示计算过程 | 计算刀路时实时刷新并显示计算进度，开启后计算时间会略有增加。 | 勾选/不勾 | 调试复杂刀路时可开启以观察进度；批量计算时建议关闭以提速。 |
| 每条刀路计算后保存 | 每完成一条刀路的计算后自动保存当前专案。 | 勾选/不勾 | 对大型专案开启可能导致频繁写盘，影响速度。 |
| 检测烂面 | 保存参数时自动检测模型中是否存在破面，若检测到则提示用户。 | 勾选/不勾 | 破面会导致刀路生成异常，建议保持开启。 |
功能开关
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 不自动刷新工件尺寸 | 禁止软件在加载或切换工件时自动重新计算工件尺寸。 | 勾选/不勾 | 大型模型场景下可加快响应速度；尺寸有误时需手动刷新。 |
| 启用多轴功能 | 开启四轴/五轴刀路相关功能，此功能在标准版及以上版本生效。 | 勾选/不勾 | 不使用多轴加工时无需开启。 |
| 大模模式 | 针对超大型模料工件的优化模式，减少内存消耗与显示卡顿。 | 勾选/不勾 | 仅适用于模料超大工件场景；普通工件无需开启。 |
| 隐藏映射盘符 | 在路径选择对话框中隐藏网络映射盘符，简化路径列表。 | 勾选/不勾 | 网络盘符较多时可开启以减少干扰。 |
| 隐藏自定义工艺库 | 在界面中隐藏自定义工艺库入口。 | 勾选/不勾 | 不使用自定义工艺库的用户可开启以简化界面。 |
| 隐藏全自动钻孔 | 在界面中隐藏全自动钻孔功能入口。 | 勾选/不勾 | 不使用钻孔功能的用户可开启以简化界面。 |
| 隐藏快捷模板 | 在界面中隐藏快捷模板功能入口。 | 勾选/不勾 | 不使用快捷模板的用户可开启以简化界面。 |
| 策略和刀具不自动弹出 | 加载刀路时，策略选择下拉框与刀具选择下拉框不自动展开弹出。 | 勾选/不勾 | 熟悉操作流程后可开启，减少不必要的弹窗干扰。 |
| 单列显示刀具 | 刀具下拉列表以单列方式显示，而非默认的多列分组显示。 | 勾选/不勾 | 刀具数量较少时单列显示更直观。 |
| 按文件夹分类边界 | 在边界列表中按文件夹层级对边界进行分类显示。 | 勾选/不勾 | 边界数量较多时开启有助于管理。 |
| 禁用插件策略扩展工具栏 | 禁止机明插件在 PowerMILL 策略工具栏上注入扩展按钮。 | 勾选/不勾 | 遇到工具栏显示异常时可尝试开启此选项排查。 |
| 显示标签名 | 在 PM 状态栏中显示自定义标签名称（用于标识各数据项的含义）。 | 勾选/不勾 | 仅在 PM10 以上版本的状态栏显示区有效。 |
出程序单时调用的表格软件可在 Excel 与 WPS 之间选择：因为机明生成的是表格形式的程序单，需要告诉软件本机装的是哪种办公软件——装的是微软 Office 就选 Excel，装的是金山的就选 WPS，机明出程序单时即按所选软件打开模板。此选项位于系统设置的软件设置区。
刀具名称显示类型
控制机明刀具列表中各类型刀具的名称显示格式（如球头刀显示为 R3 还是 D6R3）。每种刀具类型提供一个下拉框，可选择不同的命名写法（以一把示例刀具呈现各写法的样子），改完后刀具列表即按所选格式显示名称；该格式同时决定刀具名称在程序单上的写法。各类型可选的格式示例如下：
| 刀具类型 | 可选名称格式（示例） |
|---|---|
| 平底刀 | D10、E10 |
| 球头刀 | R3、D6R3、B6R3、E6R3 |
| 圆鼻刀 | D10R0.5、B10R0.5、E10R0.5 |
| 锥度球铣刀 | V6R1A30、D6R1A30 |
| 锥度端铣刀 | V8D4R0.3A15、V8E4R0.3A15、V8B4R0.3A15 |
| 钻头 | C4、￠4、钻头4 |
| 圆角盘铣刀 | T10H4R1R0.5、T10H4R1 |
| 桶形刀 / 燕尾刀 / 偏心圆角端铣刀 / 攻丝 / 螺纹铣 | 各为固定写法（如桶形刀 BarrelD10、攻丝 M10、螺纹铣 ThreadD10） |
PM 状态栏显示
控制 PowerMILL 10 及以上版本状态栏中的自定义信息显示。此区域提供 4 个可勾选的显示项，每个显示项可从下拉中选择要显示的数据，可选数据为：转速、进给、行距、步距、刀号。勾选后，对应的刀路数据即显示在 PowerMILL 状态栏，便于在 PM 界面直接查看当前刀路的关键参数。设置完成后点击本区域的"保存并执行设置"按钮，将自定义状态栏推送到 PowerMILL 生效（该功能要求 PowerMILL 为 10.0 及以上版本）。
指定主程序版本
指定机明调用的 PowerMILL 可执行程序所在目录。当系统安装了多个版本的 PowerMILL 时，可通过此选项强制指定使用特定版本。

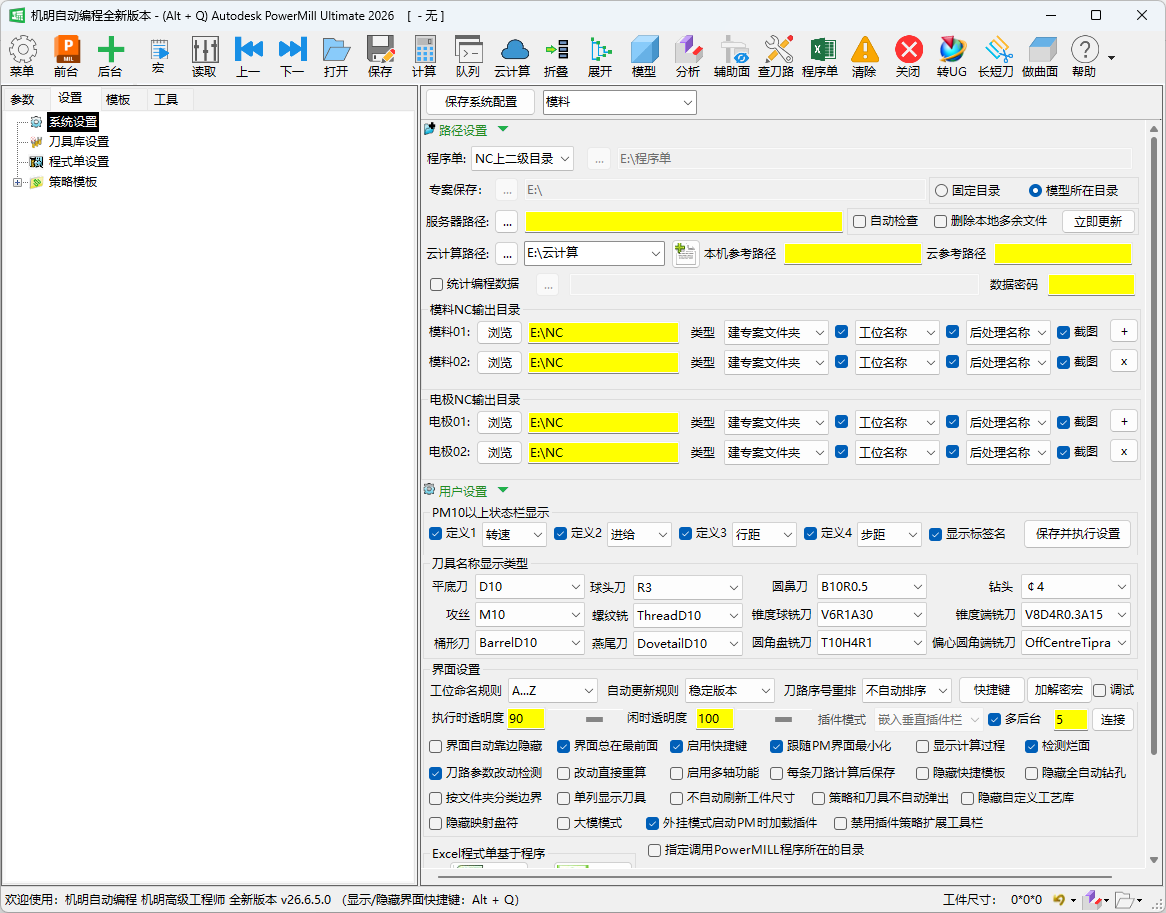

路径设置
程序单输出路径
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 程序单输出位置 | 设置后处理生成的程序单保存到哪里，可选：固定目录（所有程序单都保存在一个固定文件夹里）、专案文件夹下（程序单保存在各自的专案文件夹内）、与 NC 同一目录（程序单与后处理 NC 程序保存在同一个输出目录中）、NC 上一目录、NC 上二级目录。 | 下拉选择 | 选择"固定目录"时，下方路径输入框激活，点浏览在弹出的对话框中指定一个文件夹作为程序单输出目录；其余选项自动跟随专案或 NC 文件位置确定。 |
| 程序单数据来源 | 设置程序单使用的数据格式类型，配合输出位置使用。 | 下拉选择 | 不同数据来源对应不同的程序单模板；具体选项取决于已配置的模板。 |
专案保存路径
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 专案保存方式 | 控制新建或保存专案时的目录选择方式。"固定路径"模式下，所有专案保存至指定目录；"跟随模型"模式下，专案保存至模型文件所在目录。 | 固定路径/跟随模型（默认跟随模型） | 多人共用服务器目录时建议使用"固定路径"以统一管理。 |
| 专案保存路径 | 当专案保存方式设为"固定路径"时，指定专案文件保存的目标目录。 | 目录路径（仅固定路径模式下激活） | 路径需提前存在；不存在时软件无法保存。 |

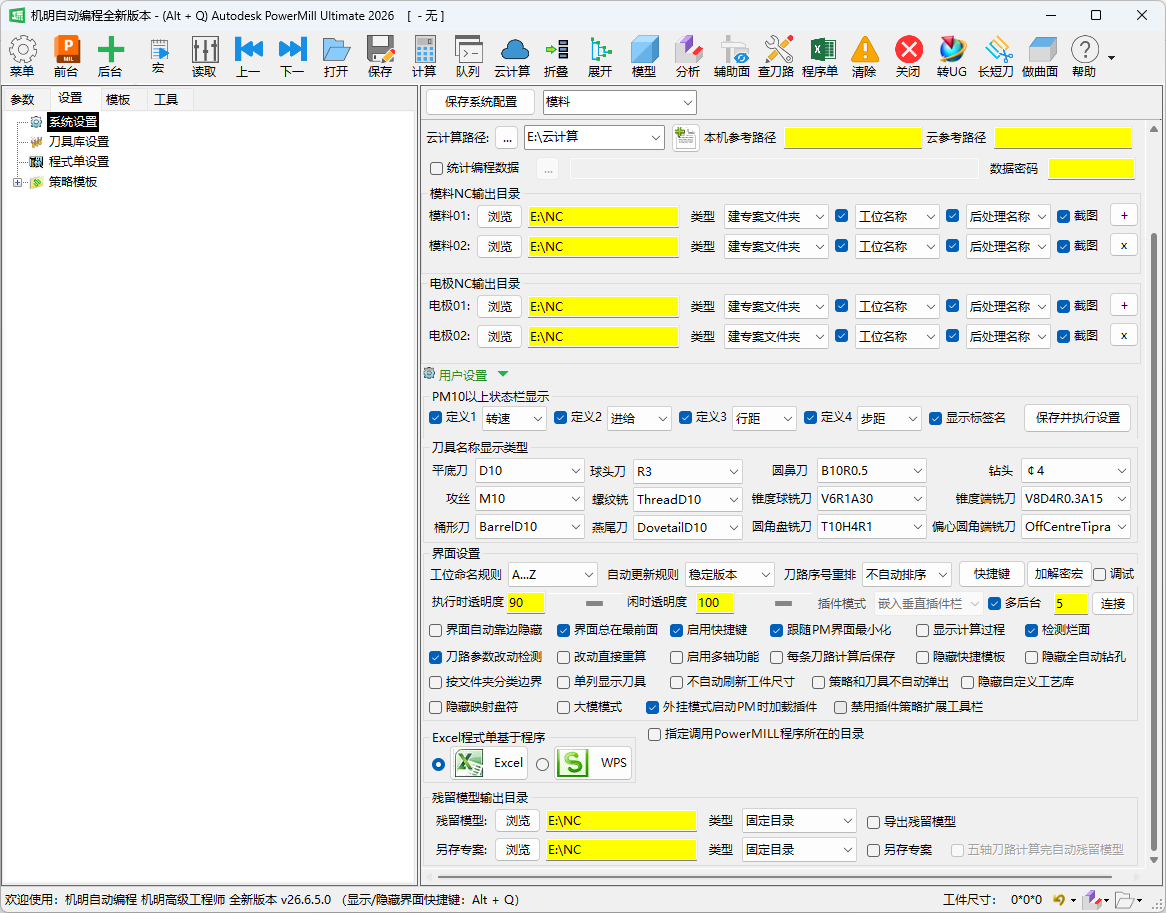

模料 NC 输出目录 / 电极 NC 输出目录
这两个区域分别配置后处理输出 NC 文件的目录，按工件类型自动区分：用电极模块编电极时，NC 后处理按"电极 NC 输出目录"输出；用模料模块编模料时，按"模料 NC 输出目录"输出。同一专案需要输出多种不同类型的后处理 NC 程序时（例如分别给不同机台用的不同后处理），可相应地增加或删除输出目录的栏数，让一份刀路一次性输出到多个目录，省去手动分发的步骤。每一栏（标注为"模料01:""模料02:"或"电极01:"…）可逐栏单独设置：
| 设置项 | 说明 |
|---|---|
| 输出目录 | NC 文件的输出位置，可手动输入或点击浏览选择。 |
| 输出方式 | 目录的确定方式，可选：固定目录（所有专案的后处理 NC 都输出到同一个固定文件夹）、建专案文件夹（在指定目录下自动新建一个与专案同名的文件夹来存放 NC）、专案文件夹内（NC 直接输出到专案文件夹下）。 |
| 后处理名称 / 程序后缀 | 勾选后，按后处理名称或程序后缀再分一层子目录存放。 |
| 工位名称 / 坐标名称 | 勾选后，按工位名称或坐标名称再分一层子目录存放。 |
| 截图 | 勾选后，在后处理生成 NC 程序的同时，输出一张模型的预览图片，便于核对该工位加工的是哪个部位。 |
第一栏左侧有一个 "+"按钮（添加此栏目录），点击可在下方新增一栏输出目录设置；不再需要时同样可删除多余的栏。多栏的用途即上述"同一份刀路按多种不同后处理同时输出到多个目录"。
服务器系统文件目录
这是多人协作环境下统一工艺资料的核心设置，让全组用同一套经过公认的最佳标准工艺，既保证质量、提高效率，也减轻每个人的负担。在编程员的电脑上指向局域网内主管（服务器）电脑的机明系统目录后，本机会参照该目录同步工艺数据、策略模板和参数配置，使团队的资料库保持统一——主管端更新一次，各编程员自动跟随，避免各人参数不一致。单机使用时此项可留空。
实际配合方式如下：
- 主管（服务器）端：本机就是服务器，"服务器系统文件目录"留空不填。整理好工艺后，在快速索引菜单下点击"生成服务器数据版本"，在弹出的对话框中填入版本号（建议直接用日期，便于辨识）和更新说明，点"生成"即完成一次数据发布。
- 编程员端：把"服务器系统文件目录"指向主管电脑上机明的安装目录。主管发布更新后，可在系统设置界面点"立即更新"主动拉取，或在下次启动软件时按弹出的提示同步；也可以通过快速索引菜单手动立即更新。
- 数据更新与软件更新的区别：此处的"服务器数据更新"是内部工艺参数等数据的同步，走局域网即可完成；而"软件更新"是软件供应商提供的版本升级服务，需要电脑联网，会在软件启动时自动提示。两者互不替代。
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 服务器目录路径 | 指向局域网内服务器（主管电脑）上存放机明系统文件、策略模板与工艺数据的根目录，软件参照此目录自动同步更新机明版本和参数配置。 | 目录路径（可为空） | 单机使用时留空即可；多人协作时由管理员统一配置，按主管电脑的实际路径填写。 |
| 自动检查 | 启动时自动检查服务器目录下的系统文件更新，发现更新后提示同步。 | 勾选/不勾 | 服务器路径未配置时此选项无效。 |
| 删除本地多余文件 | 同步时删除本地存在但服务器端已不存在的文件，保持与服务器目录完全一致。 | 勾选/不勾 | 谨慎使用：本地自定义模板文件若不存在于服务器，将被删除。 |
云计算路径
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 云计算监控文件夹 | 设置云计算任务的监控根目录，工具栏"转至云计算"功能的默认任务路径从此处读取。 | 目录路径（可为空） | 不使用云计算功能时留空。 |
| 本机参考路径 | 当云计算节点不在本机时，指定本机用于参照路径映射的本地目录。 | 目录路径（可为空） | 云计算节点与本机在同一台电脑时无需设置。 |
| 云计算参考路径 | 当云计算节点不在本机时，指定云端节点对应的参照目录路径，与本机参考路径配合使用。 | 目录路径（可为空） | 本机参考路径与云计算参考路径需同时配置才能生效。 |
电脑没有 E 盘时，把云计算路径改到 D 盘：云计算相关目录默认指向 E 盘，若本机没有 E 盘会导致任务无法落盘。改法是把上述云计算路径里的盘符由 E 改成 D；若对应文件夹尚不存在，点路径旁的浏览按钮，到 D 盘下新建一个「云计算」文件夹再选中它，然后保存。模具、铜公的全自动若各自指定了云计算目录，也一并改到 D 盘对应文件夹。
此外，云计算服务端默认监控 E 盘目录：在服务端把监控目录由 E 改成 D 后加入下拉列表，再对原来的 E 盘旧项点右键删除，最后保存，使服务端只监控 D 盘的新目录。
统计编程数据
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 统计编程数据 | 开启后，自动将各工件的编程时间、理论加工工时等数据记录到指定的 .mdb 数据库文件中。 | 勾选/不勾 | 需要指定一个有效的 .mdb 文件路径；文件不存在时自动创建。 |
| 数据文件路径 | 统计数据写入的目标 .mdb 文件路径。 | 文件路径（仅"统计编程数据"勾选后激活） | 多人协作时可指向共享目录下的同一文件，实现团队数据汇总。 |
| 数据密码 | 访问统计数据 .mdb 文件所需的密码。 | 文本（可为空） | 若 .mdb 文件设有密码保护，需在此填写。 |
残留模型输出目录
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 导出残留模型 | 勾选后，在生成残留模型时将结果文件导出到指定目录。 | 勾选/不勾 | 不勾选则残留模型仅存在于当前专案内，不另行导出文件。 |
| 残留模型目录 | 残留模型导出文件的保存目录。 | 目录路径（仅"导出残留模型"勾选后激活） | 目录需提前创建；路径填写后需确认可写权限。 |
| 另存专案 | 勾选后，在执行"另存专案"操作时使用此处指定的目录作为默认保存位置。 | 勾选/不勾 | 不勾选则另存专案时按常规路径弹出对话框。 |
| 另存专案目录 | "另存专案"功能的默认目标目录。 | 目录路径（仅"另存专案"勾选后激活） | 与"专案保存路径"的区别：此处仅影响"另存"操作，不影响正常保存。 |
操作步骤
- 在机明主界面点击系统设置，打开系统设置窗口。
- 切换至用户设置标签页，根据使用习惯调整界面行为、计算选项和功能开关。
- 切换至路径设置标签页，配置程序单输出目录、专案保存路径以及服务器/云计算相关路径。
- 界面行为类选项（透明度、置顶、靠边隐藏、快捷键等）调整后即时生效，无需重启机明；其中"PM 状态栏显示"区域改完后，需点击该区域的保存并执行设置按钮，才会把自定义状态栏推送到 PowerMILL（要求 PM 为 10.0 及以上版本）。仅当切换界面语言时，软件会提示需重新启动机明才能应用新语言。
提示与常见坑
- 多后台数量要与硬件匹配：每个后台 PowerMILL 都会占用独立的内存和 CPU 资源，数量设置过多可能导致系统卡顿甚至崩溃，建议从 2–3 个开始测试。
- 服务器目录路径留空不影响单机使用：服务器同步功能仅在多人协作环境下有意义，单机用户无需配置，留空即可。
- "删除本地多余文件"须谨慎：若本地有自定义且未上传至服务器的模板文件，勾选此项后同步时会被删除，操作前请确认本地文件已备份或已同步至服务器。
- 统计编程数据的 .mdb 文件需提前规划路径：多人共用同一 .mdb 文件时，请确保文件位于所有用户均可读写的共享目录，并使用相同的数据密码。
- 程序单"固定目录"选项才会激活路径输入：选择其他输出位置选项时，路径输入框为禁用状态，程序单将自动跟随 NC 文件位置输出，无需手动指定路径。
- 同时多开机明用全局快捷键切窗口：需要同时编多个图档时可多开机明窗口，在系统设置的快捷键设置中为「切换机明界面显示」「切换机明 2／3／4 界面显示」设好全局快捷键，即可用快捷键在各机明窗口间快速切换（区别于 Alt+Q 仅切换单个界面的显示／隐藏）。
