碰撞过切检查
对选定的 NC 程序、刀路文件夹或单条刀路执行碰撞与过切批量检查，并可自动调整装刀长度以消除碰撞。
本工具集中处理三件事：一是刀具碰撞干涉检查，判断刀具的刀头、夹持和刀柄在加工过程中会不会撞到模型或夹持件；二是过切检查，判断刀具是否切到了不该切的工件部位；三是分割刀路，把同一条刀路里"安全"与"不安全"的移动段拆开，便于后续单独处理不安全段。三者可同时启用，一次扫描完成。

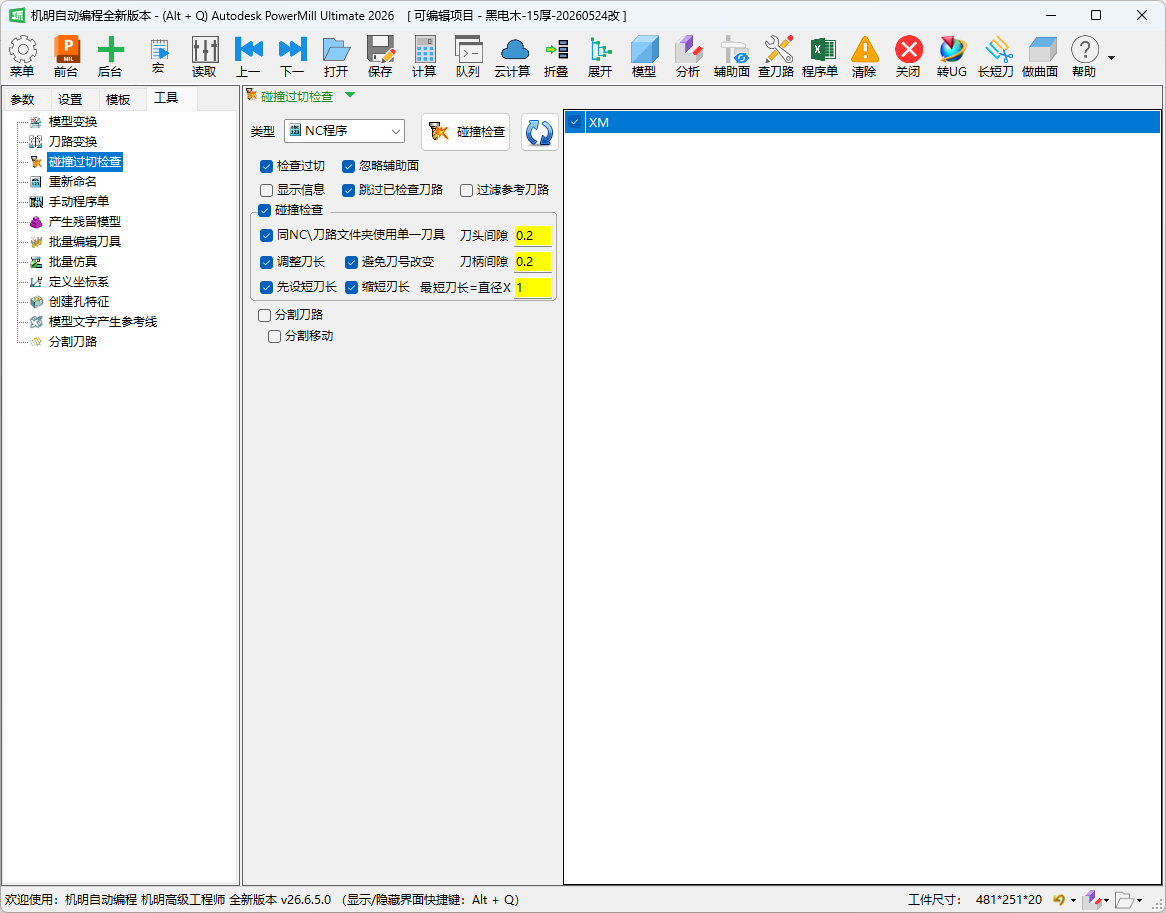

界面位置
工具 标签页 ▸ 碰撞过切检查。
用途 / 适用场景
编程完成后、后处理前，用本工具一键检查所有刀路是否与模型或夹持件发生碰撞，或刀具是否过切工件。支持对整批 NC 程序或指定刀路文件夹/单条刀路进行扫描，检查结果可输出为信息报告。
启用自动调刀功能后，系统可在检查过程中自动把装刀长度调整到"刚好能通过、又尽量短"的最佳值，避免人工反复试错。这里之所以能算出"实际需要的最短装刀长度"，是因为可以先把刀具的装刀长度（或切削刃长）人为缩短，再让碰撞检查从短往长逐步拉长，直到不再碰撞为止——拉到的那个长度就是这把刀在当前工序的最短安全装刀长度。刀越短、刚性越好、加工越稳定，因此优先用最短可用刀长是常见的工艺做法。
典型场景：
- 编程后后处理前的例行碰撞验证。
- 多工位或多 NC 程序的批量检查。
- 刀具装刀长度优化（自动设定最短可用刀长）。
操作步骤
- 在 类型 下拉框中选择检查对象类型：
NC程序、刀路文件夹或刀具路径。 - 点击右侧刷新按钮（图标按钮）读取当前项目中对应类型的列表，列表显示在右侧表格。
- 在右侧列表中勾选需要检查的条目；可通过右键菜单批量全选/取消/反选。
- 在 碰撞检查 分组内根据需要设置检查参数（是否调整刀长、间隙值、刀长倍数等）。
- 按需勾选 检查过切、显示信息、跳过已检查刀路 等全局选项。
- 如需拆分不安全段，在 分割刀路 / 分割移动 分组中设置重叠量和最小长度。
- 点击 碰撞检查 按钮执行，检查任务进入前台队列异步运行。
参数详解
顶部控件（全局）
| 控件 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 类型 | 选择检查对象的粒度 | NC程序 / 刀路文件夹 / 刀具路径 |
切换后列表自动刷新；选"刀具路径"时"同NC\刀路文件夹使用单一刀具"置灰 |
| 刷新按钮 | 读取/刷新列表 | 点击 | 读取/刷新（NC程序/刀路文件夹/刀具路径） |
| 碰撞检查按钮 | 对勾选条目执行碰撞检查 | 点击 | 执行右边列表中勾上的程式/刀路；无勾选时弹出"没有选定操作项"气泡提示 |
右侧列表
| 控件 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 勾选列 | 是否参与本次检查 | True/False，默认全选（部分客户版本默认不选） |
支持多行同时勾选/取消 |
| 名称列 | 条目名称（NC程序名 / 文件夹路径 / 刀路名） | 只读，自动填入 | — |
右键菜单：
| 菜单项 | 说明 |
|---|---|
| 删除已选项 | 从列表移除当前选中行（不影响 PowerMILL 项目） |
| 选中 | 将选中行打勾 |
| 不选 | 将选中行取消勾 |
| 全选 | 所有行打勾 |
| 全部不选 | 所有行取消勾 |
| 反选 | 已勾变未勾，未勾变已勾 |
| 仅选中已选 | 其余全取消，仅保留当前选中行打勾 |
| 仅排除已选 | 其余全打勾，仅当前选中行取消勾 |
全局选项
| 控件 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 检查过切 | 执行刀路过切检查 | 勾选/不勾 | 执行刀路过切检查 |
| 显示信息 | 检查完成后显示碰撞过切结果报告 | 勾选/不勾 | 显示碰撞过切检查结果 |
| 忽略辅助面 | 检查时忽略名称前缀为"辅助面"的模型 | 勾选/不勾 | 碰撞和过切检查时忽略名称前缀是"辅助面"的模型；此功能为标准版及以上提供（部分定制版不提供），低于该版本勾选时弹出版本提示并自动取消 |
| 跳过已检查刀路 | 对已完成检查的刀路跳过，不重复检查 | 勾选/不勾 | — |
| 过滤参考刀路 | 列表中不显示参考刀路，且不参与检查 | 勾选/不勾，持久化设置 | 过滤参考刀路不显示在列表，不参与计算残留模型 |
碰撞检查分组（标题：碰撞检查）
分组标题复选框可整体开启/关闭碰撞检查；取消勾选时，该分组内的所有子选项会一并隐藏，再次勾选时恢复显示。
| 控件 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 同NC\刀路文件夹使用单一刀具 | 同一 NC 程序或刀路文件夹内视为使用单一刀具 | 勾选，默认勾 | 选"刀具路径"类型时自动置灰 |
| 调整刀长 | 自动调整至最佳（最短可用）装刀长度 | 勾选，默认勾 | 自动调整至最佳刀长 |
| 避免刀号改变 | 优化碰撞逻辑，防止 PowerMILL 碰撞后刀号意外改变 | 勾选/不勾 | 优化碰撞逻辑，避免PM有时碰撞后刀号改变的问题 |
| 先设短刀长 | 检查前先将刀长缩短，再由碰撞检查拉长至所需值 | 勾选，默认勾 | 自动先将刀长缩短再碰撞检查，以便计算出来实际所需的装刀长度；取消勾选时"最短刀长=直径X"输入框置灰 |
| 最短刀长=直径X | 按刀具直径的倍数设定碰撞检查的最短装刀长度 | 数值，默认 0 | 按刀具直径的倍数设置最短装刀长度用于碰撞检查；太短的长度需要更长的碰撞检查时间；仅在"先设短刀长"勾选时可用 |
| 缩短刃长 | 先将切削刃长缩短，再根据碰撞检查按需拉长至最适合刀长 | 勾选，默认勾，持久化设置 | 自动先将刀长缩短，再根据碰撞检查按需要拉长到最适合刀长 |
| 刀头间隙 | 刀具夹持周围的安全间隙值 | 数值，默认 0 | 刀具夹持周围的安全区域 |
| 刀柄间隙 | 刀具夹持和刀柄周围的安全间隙值 | 数值，默认 0 | 刀具夹持和刀柄周围的安全区域 |
刀头间隙、刀柄间隙都是"在刀具夹持/刀柄周围预留的一圈安全区域"。把间隙设大一些，相当于让碰撞检查更保守：刀具离模型再近一点就判为碰撞，从而留出更多安全余量。
分割刀路 / 分割移动
分割功能的作用是：当一条刀路里只有局部移动会发生碰撞时，把这条刀路按"安全"和"不安全"切开，只把真正会撞刀的那一小段单独归入不安全刀路，而不是因为一处碰撞就把整条刀路都判为不安全。这样既能保留大部分可用的安全刀路，又能精准定位、单独处理需要返工的不安全段。
如果不启用分割（不勾选"分割移动"），那么一旦刀路中存在任何不安全移动，整条刀路都会被整体计入不安全刀路。
分割刀路分组（标题：分割刀路）
"分割刀路"与"分割移动"是两个并列（非嵌套）的分组，各自的标题复选框均默认勾选。"分割刀路"分组只有标题复选框、无其他子控件，用于整体开启/关闭分割刀路功能。
分割移动分组（标题：分割移动）
标题复选框可整体开启/关闭分割移动功能，默认勾选。下含 重叠、最小长度 两个参数。
| 控件 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 重叠 | 不安全段切出后，向相邻安全段两侧多延伸的覆盖量，避免在交界处留下衔接缝隙 | 数值，默认 0 | 将不安全移动延伸到相邻安全移动的覆盖量 |
| 最小长度 | 需要被单独移出的不安全段的最小长度阈值；短于此值的不安全段不再单独拆分 | 数值，默认 0 | 不安全部分需要移动的最小长度 |
提示与常见坑
- "先设短刀长"与"缩短刃长"功能相近但对象不同：前者针对整体装刀长度，后者专门针对切削刃长。两者均默认勾选，同时启用可获得最优刀长计算结果。
- "忽略辅助面"为标准版及以上功能（部分定制版不提供），低于该版本勾选后会自动弹出版本提示并取消勾选，请注意不要误以为已生效。
- "过滤参考刀路"是持久化设置，刷新列表时自动过滤名称以"参考刀路"开头的条目，下次打开工具仍生效。
- 若列表为空或无勾选条目，点击"碰撞检查"按钮会弹出气泡提示"没有选定操作项"并中止，不会执行检查。
- 切换"类型"下拉框会自动触发刷新，无需手动点刷新按钮；手动点刷新按钮可在不切换类型时强制重新读取。
- 选"刀具路径"类型时，"同NC\刀路文件夹使用单一刀具"会自动置灰，因为单条刀路不存在文件夹共用逻辑。
