批量仿真

一键对多个 NC程序或刀具路径批量运行 ViewMill 仿真，同步检测机床碰撞和刀具过切，并将结果汇总到面板内的问题列表。

界面位置

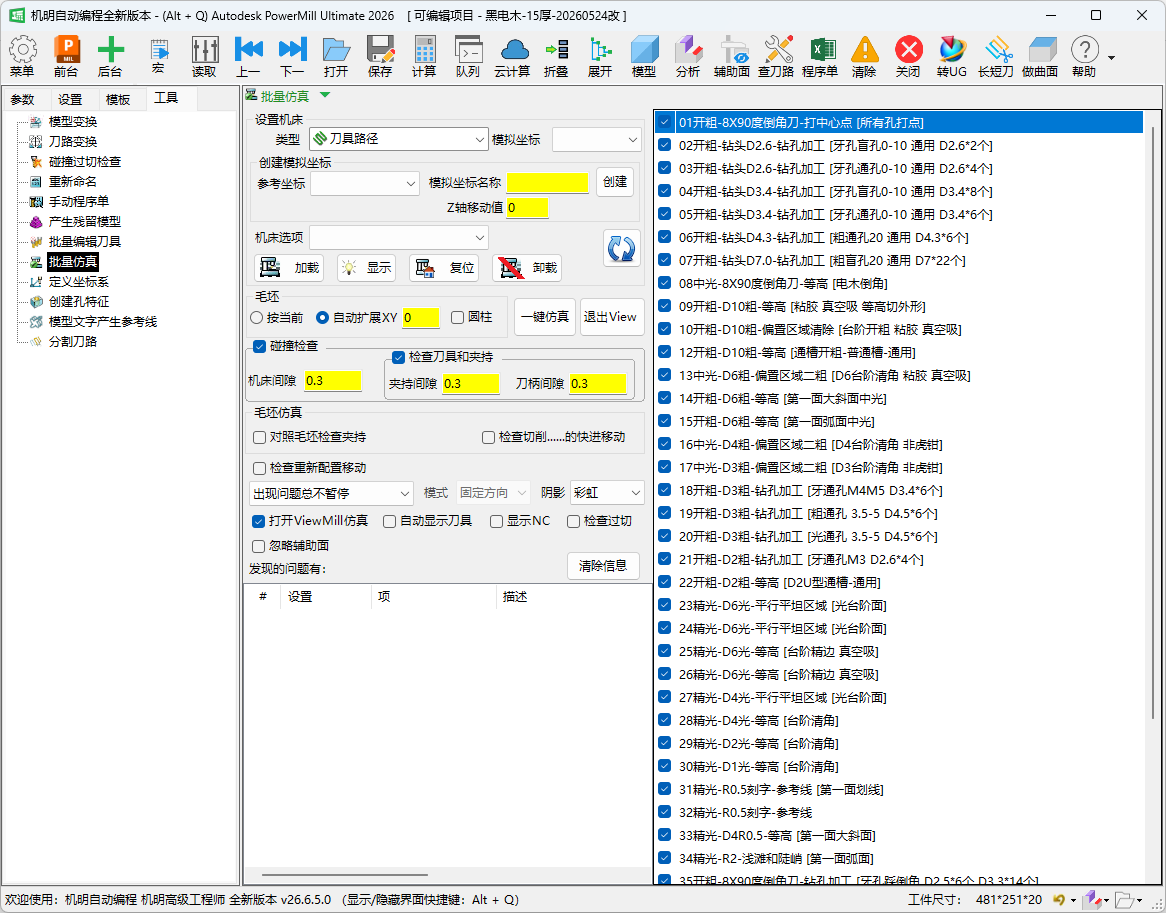

工具 标签页 ▸ 批量仿真。

用途 / 适用场景

本工具的核心作用，是把机床主轴（机头）、刀具夹持与工件放在一起做干涉仿真：在真正上机之前，先在软件里"虚拟试切"一遍，看主轴、刀柄、夹持会不会撞到工件或夹具。普通的过切检查只看刀具切到哪里，而批量仿真额外把整台机床的运动也带进来，能提前发现"刀够得着、但机头会撞"这类只有在机床上才暴露的问题。

编程完成后，需要对整个工单的所有 NC程序或刀具路径一次性做机床仿真验证时使用。典型场景：

• 多工序集中出单前，批量确认无碰撞、无过切。
• 按需打开 ViewMill 材料去除仿真，直观预览加工结果。
• 需要为每道工序自动重建毛坯边界（XY 方向自动扩展）时。

把这些检查集中成"一键仿真"，是为了避免逐条手动加载机床、逐条播放——尤其工单里 NC 程序较多时，批量跑一遍比一条条核对省事得多，也不容易漏。

本工具为标准版及以上功能。基础版及以下打开时面板会自动禁用并弹出版本提示。

操作步骤

1. 在顶部下拉框 类型 中选择要仿真的对象：NC程序 或 刀具路径。
2. 点击 刷新 按钮，列表自动载入当前项目中所有对应实体；默认全部勾选。
3. 在列表中勾选／取消需要参与仿真的项目（右键菜单可批量操作）。
4. 根据需要在右侧面板调整各分区参数（见下方参数详解）。
5. 点击 一键仿真 执行；仿真在后台线程运行，主界面隐藏；完成后界面恢复，问题列表自动填入结果。
6. 若只需关闭 ViewMill 窗口而不重新仿真，点击 退出View。
7. 点击 清除信息 可清空结果列表并同时清除仿真过程中记录的问题。

参数详解

仿真对象列表

右键菜单

毛坯

毛坯决定仿真时用什么形状的料去试切，分按当前和自动扩展XY两种：前者直接用项目里现有的毛坯仿真，适合毛坯已经设置好、只想验证刀路的情况；后者会在仿真前按所有模型重新生成毛坯，并按你设定的值在 XY 方向往外扩一圈，省去手动重设毛坯的步骤。两者互斥，选一个另一个自动取消。

毛坯仿真

这一组让仿真不仅看切削段，还把容易被忽略的两类风险纳入检查：一是快进（快速移动）段——刀具在不切削、快速移位时仍可能从毛坯上方或侧面擦过造成干涉；二是夹持——对照毛坯看夹持件会不会撞到料。勾上对应项后，ViewMill 会把这些干涉点高亮出来。

ViewMill 仿真显示

ViewMill 是材料去除仿真：开启后能像看动画一样直观看到工件被一步步切出来的过程，便于核对加工结果是否符合预期。这一组控制是否打开 ViewMill、用什么渲染风格显示，以及遇到问题时是否暂停。如果只想做碰撞/过切判断、不需要看切削动画，可关掉"打开ViewMill仿真"以加快仿真。

碰撞检查（可折叠）

这一组用来设置机床仿真时各部件与工件之间的干涉避让值——也就是留多大的安全余量算"撞"。三个间隙分别针对不同部件：机床间隙是机头（主轴）与工件之间的避让距离，夹持间隙是刀具夹持与工件之间的距离，刀柄间隙是刀柄与工件之间的距离。值设得越大，判定为干涉就越保守（越容易报警）。

其他选项

设置机床

顶部用于选择仿真对象的 类型（NC程序 / 刀具路径）下拉框就位于本"设置机床"区，全工具只有这一个类型选择；切换它会同时刷新上方的仿真对象列表。

创建模拟坐标（设置机床子区）

操作按钮

提示与常见坑

• 列表为空就点一键仿真会报错：提示"没有选定操作项"，不会启动仿真。执行前请先点刷新，确认列表有内容且至少有一项勾选。
• 自动扩展XY 会清空现有毛坯：选"自动扩展XY"后点仿真，程序会先删除现有毛坯，再按所有模型重建，现有手动毛坯设置将丢失，请确认后使用。
• 圆柱毛坯仅在"自动扩展XY"时生效：选"按当前"时圆柱复选框被禁用。
• 忽略辅助面：该选项仅在模型被识别为"辅助"类型时生效；仿真结束后会自动还原可见性。
• 检查过切仅对 NC程序有效：类型选"刀具路径"时，即使勾选"检查过切"，过切验证部分也不执行。
• 机床版本差异：本工具根据 PowerMILL 版本（2018 / 2019 / 2022 / 2023 及以上）分支执行不同命令序列。旧版（≤2018）还需在"设置机床"区手动选择坐标系后再加载。
• ViewMill 模式"固定方向"在部分旧版 PM 中无对应命令：该选项对 PM 2018 及更早版本实际无效。
