定义坐标系

针对多轴机床仿真与加工坐标设置的综合工具，涵盖机床加载、旋转轴点动、坐标系创建、视图对齐及视图旋转建坐五大功能区。主要用于五轴机床 3+2 定向加工的坐标定义与仿真。

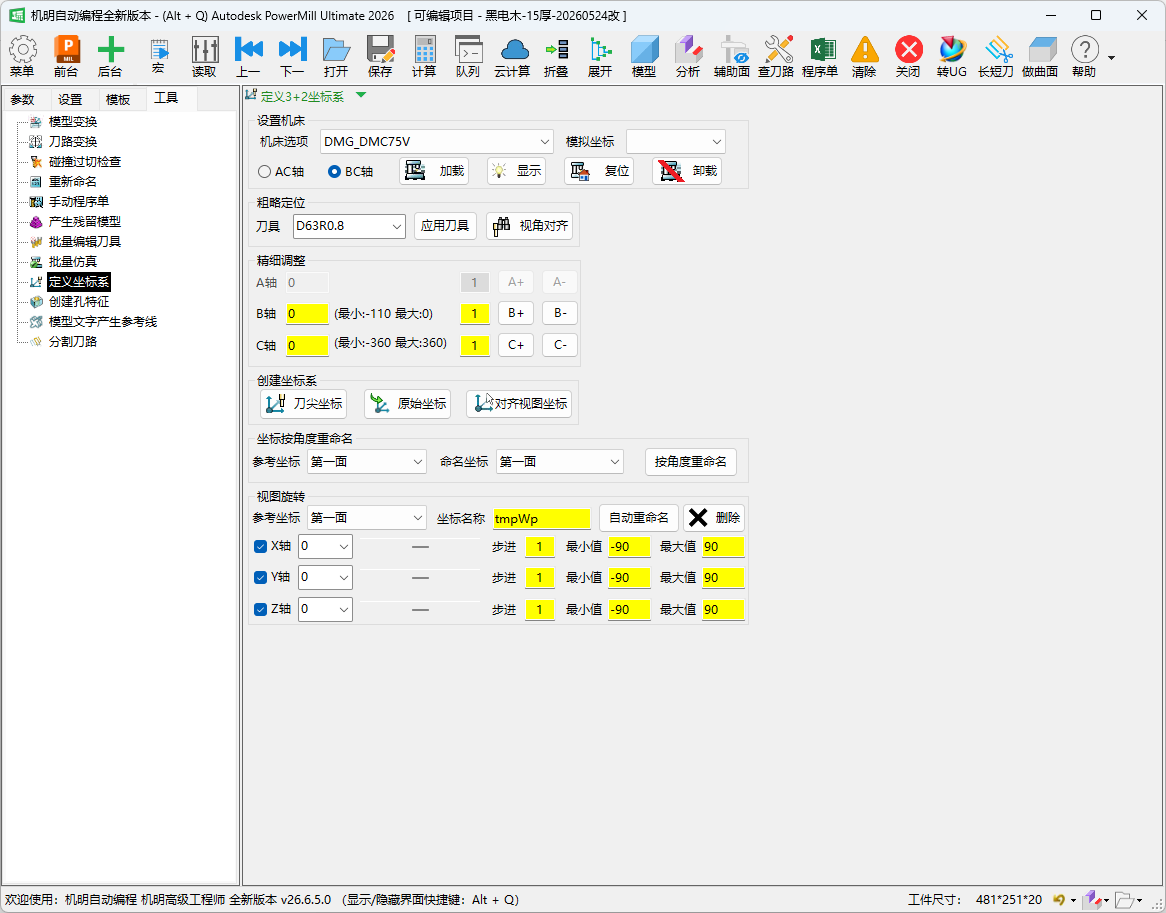

界面位置

工具 标签页 ▸ 定义坐标系。

为什么需要这个工具

五轴机床做 3+2 定向加工时，每一个加工方位都对应一套倾斜后的坐标系。手工去算 A/B/C 轴各转多少度、再在编程软件里逐个建坐标系，既费时又容易把角度填错、把刀轴方向建反，到机床上一试切就撞刀。

本工具把这件事变成"先选机床、再摆角度、最后一键建坐标"的可视化流程：你在屏幕上看着仿真机床实际转到目标方位，确认刀具能正常够到加工面、不与工作台或夹具干涉，再按当前姿态生成坐标系。这样建出来的坐标系角度准确、刀轴方向直观，配合内置的机床仿真还能提前发现行程超限和碰撞问题，避免上机后才返工。

用途 / 适用场景

在多轴编程前需要为机床仿真指定机床文件和模拟坐标系，或需要按特定旋转角度（A/B/C 轴）建立加工坐标系时使用本工具。典型场景包括：

• 加载 .mtd 机床文件并设置仿真用坐标系；
• 按 A/B/C 轴手动点动到目标角度后创建对应坐标系；
• 以当前视角对齐刀具方向并自动生成坐标系；
• 通过视图旋转（X/Y/Z 轴叠加旋转）从参考坐标衍生新坐标系；
• 对现有坐标系按相对旋转角度自动重命名。

推荐使用流程

各功能区的设计是按"由粗到精"的顺序串起来的，新用户照这个顺序走最不容易出错：

1. 先设置机床——在"设置机床"区选好仿真用的机床文件并加载，机床的旋转轴类型（AC 轴还是 BC 轴）和各轴行程范围都来自这个文件，后面所有角度调整都以它为准。
2. 再粗略定位——在"粗略定位"区选好刀具，把 3D 视图转到大致想加工的方向，用"视角对齐"让仿真工作台跟着视图方向转过去，快速摆出大体姿态。
3. 后精细调整——在"精细调整"区用 A/B/C 轴的步进按钮把角度微调到准确值，同时观察仿真机床有没有行程超限或与工件、夹具干涉。
4. 最后创建坐标系——姿态确认无误后，在"创建坐标系"区按当前刀具姿态生成坐标系。可按需要选择建在刀尖、还是建在工件原点并对齐刀具方向。

这样建出来的坐标系既保证角度正确，又能在建之前就用仿真验证可加工性。

操作步骤

以下为常见使用路径，可按需组合：

路径一：机床仿真设置

1. 在 设置机床 区，从 机床选项 下拉列表选择机床文件（.mtd）；选择后自动激活对应机床。
2. 选择 模拟坐标 下拉列表中要用于仿真的坐标系；选中后自动激活该坐标系并切换到俯视图。
3. 点击 加载 将所选机床文件导入 PowerMILL；若已加载则跳过导入直接激活。
4. 点击 显示 切换机床的显示/隐藏状态。
5. 点击 卸载 移除当前机床文件。
6. 点击 复位 使机床归零，A/B/C 轴显示值同步清零。

路径二：按旋转轴角度创建坐标系（精细调整区）

1. 选择机床旋转轴类型：AC轴 或 BC轴。选 AC 轴时，A 轴控件启用、B 轴控件禁用；选 BC 轴时相反。
2. 在 A轴 或 B轴 数值框中输入目标倾斜角度；在 C轴 数值框中输入旋转角度。可点击对应的 + / - 按钮，每次步进由旁边的黄色 步进 输入框控制。数值超出机床文件中定义的 MIN/MAX 范围时自动截断。
3. 在 创建坐标系 区，点击 创建坐标 按钮，按当前 A（或 B）和 C 轴角度创建坐标系，命名规则为 A<A角度>C<C角度>（AC轴模式）或 B<B角度>C<C角度>（BC轴模式），并自动激活。
4. 需要反转已有坐标系时，确保 模拟坐标 已选中目标坐标，点击 反转坐标 对其绕 Z 轴旋转 180°。

路径三：视角对齐方式创建坐标系（粗略定位区）

1. 在 粗略定位 区，从 刀具 下拉列表选择刀具，点击 应用刀具 激活刀具并生成一条初始参考刀路（用于获取 Z 高度范围）。
2. 调整 3D 视图到所需的加工方向，点击 视角对齐：系统读取当前视图方向，将对应的 A（或 B）和 C 轴角度回填到点动输入框，并驱动机床各旋转轴转到该角度。
3. 在 创建坐标系 区，点击 对齐视图坐标：综合机床、刀具和视角信息，按当前视角方向创建并激活新坐标系，名称格式为 A<角度>C<角度>视图（或 B 轴格式）。
4. 点击 原始坐标 在当前刀轴方向的刀具原点处创建对齐坐标系，命名同上但无"视图"后缀。
5. 点击 刀尖坐标 在刀尖处创建坐标系，命名格式附加"刀尖"后缀。

路径四：坐标按角度重命名（坐标按角度重命名区）

1. 在 命名坐标 下拉列表选择要重命名的坐标系；在 参考坐标 下拉列表选择参考基准坐标系（默认尝试选中名为 post 的坐标系）。
2. 点击 按角度重命名 按钮，程序读取命名坐标相对参考坐标的 Elevation 和 Azimuth 差值，将坐标系重命名为 PAB=<差值> PAC=<差值> 格式。

路径五：视图旋转建坐（视图旋转区）

1. 从 参考坐标 下拉列表选择基准坐标系（展开时自动尝试选中 post）。
2. 勾选需要旋转的轴方向：X轴、Y轴、Z轴 复选框；可设置每轴的 最小值、最大值 和 步进 来限制滚动条范围。
3. 拖动对应轴的水平滚动条，或在旁边的下拉框中直接输入角度值（-90°–99°，支持预设列表），实时预览旋转效果（防抖延迟约 250 ms）。
4. 在 坐标名称 文本框中输入目标名称；若留空，程序会自动按 <参考坐标> X=<x> Y=<y> Z=<z>（或仅包含勾选轴）格式命名。
5. 点击 自动重命名 按钮删除旧的同名坐标，按当前角度和自动规则重新创建并命名。
6. 点击 删除 按钮删除当前按当前角度自动生成的临时坐标系和 坐标名称 框中指定的坐标系。

参数详解

设置机床

AC 轴还是 BC 轴，取决于机床的两根旋转轴是哪两根。常见五轴机型分为 A/C 双转台（工作台绕 A、C 轴转）和 B/C 摆头转台两类，加载机床文件后系统会按文件中的轴定义自动选对类型，一般无需手动改。选错类型会导致后续点动的角度落到不存在的轴上、坐标系方向建反。

精细调整

本区用于把机床各旋转轴精确转到目标角度。每根轴都配有数值框、步进量和 +/- 点动按钮：在数值框里填好步进量，再点 +/- 让机床按这个步进逐步转过去，过程中可在仿真里观察姿态是否合理。各轴旁的"最小/最大"是从机床文件读出的实际行程范围，点动到边界会自动停在极限角度，从源头上避免编出超程的方位。

粗略定位

本区用来快速摆出大体加工姿态：选好刀具后，把 3D 视图转到想加工的方向，点"视角对齐"，仿真工作台就会跟着当前视图方向转过去，机床各旋转轴的角度也会自动回填到精细调整区，省去手工估算角度的麻烦。先选刀具是因为对齐时要参考刀具的尺寸与方向。

创建坐标系

这一区是整个工具的产出环节：姿态摆好后，按当前刀具方向把坐标系真正建出来。三个按钮的区别在于"坐标原点建在哪里"——

• 对齐视图坐标：按当前屏幕视角的方向建坐标系，适合"看着哪个面就给哪个面建坐标"的快速场景。
• 原始坐标：在工件原始坐标处生成一个对齐于当前刀具方向的坐标系，原点不动、只让坐标轴跟着刀轴转，便于沿用原有的对刀基准。
• 刀尖坐标：直接把坐标系建在刀尖位置，方便以刀尖为基准的定向加工。

本分组（标题"创建坐标系"）内含 对齐视图坐标、原始坐标、刀尖坐标 三个按钮。另有 创建坐标、反转坐标 两个按钮单独位于面板上方、分组之外（见下方"顶层按钮"）。

坐标按角度重命名

视图旋转

顶层按钮（不属于任何分组）

"创建坐标"和"反转坐标"各只有一个，位于面板上方、所有分组之外（"创建坐标系"分组内并不重复这两个按钮）。

提示与常见坑

• 必须先加载机床再设置模拟坐标：点击加载按钮时若未选机床选项，会弹出提示"请选择加载机床项！"。
• AC/BC 模式影响可用控件：切换 AC轴/BC轴 单选按钮后，对应的步进和 +/- 按钮会立即启用/禁用，避免误操作错误轴。
• 角度截断在超限时静默发生：点动 +/- 到达 MIN/MAX 边界时，文本框自动夹位，不弹出提示。
• 视角对齐需要 PowerMILL 2014R2 以上：旧版本直接报错提示，无法使用视角对齐、原始坐标、刀尖坐标三个功能。
• 视图旋转有 250 ms 防抖：拖动滚动条松手后约 250 ms 才执行 PowerMILL 命令，期间界面会短暂禁用。
• 坐标按角度重命名时参考坐标需已存在：若 post 坐标系不存在且未手动选择参考坐标，重命名结果差值为 0。
• 应用刀具会删除并重建"初始刀路"：点击"应用刀具"时，已有的同名刀路和图案会被删除重建，注意不要与正式刀路同名。

相关功能

• 模型变换
