模型变换
把模型摆正到加工坐标、做平移/旋转、按需重建坐标系，是编程前的"摆位"工具。

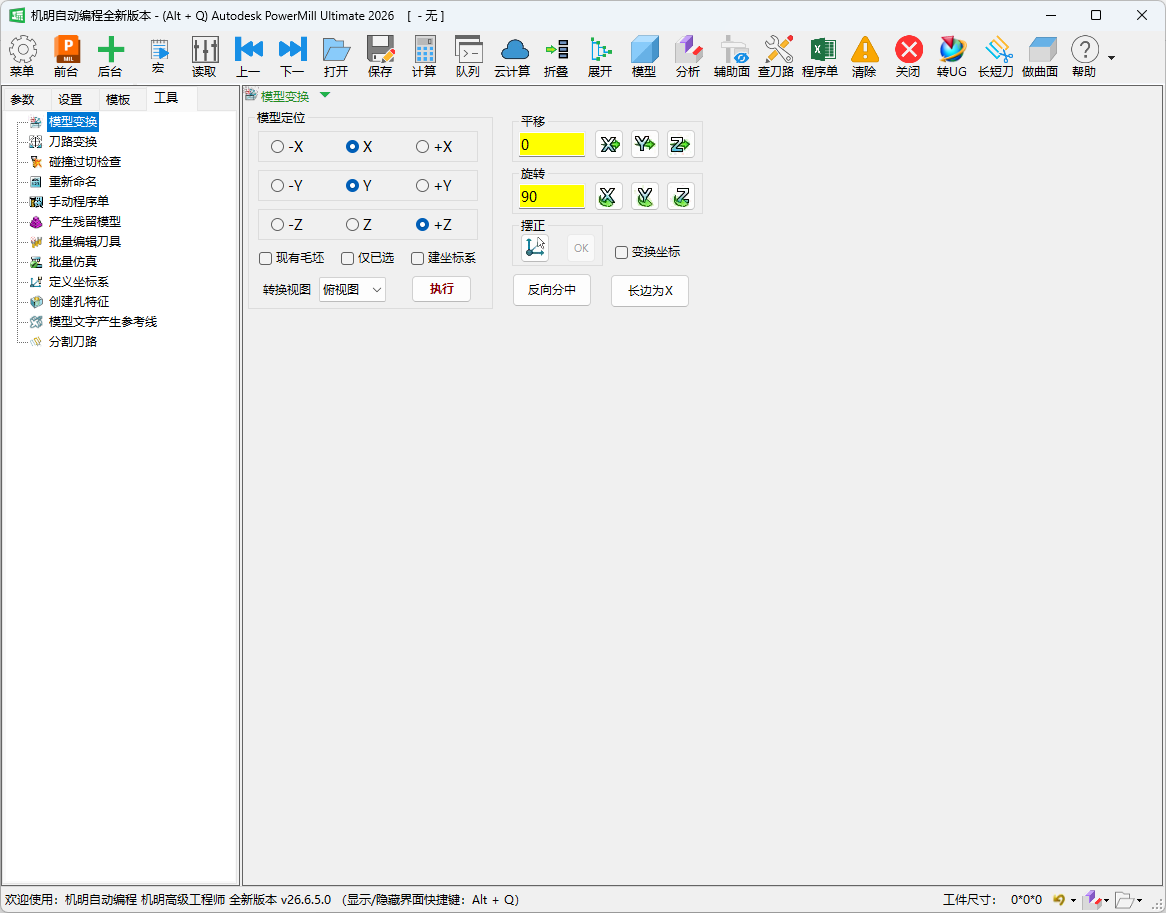

界面位置
工具 标签页 ▸ 模型变换（工具箱第一项）。
用途 / 适用场景
导入或转图后，模型的朝向、原点常不符合加工要求。用本工具把模型快速摆正、
分中、设定长边方向，并可选择是否同步变换坐标系。
理解模型定位的 9 个方位
模型定位区按 X、Y、Z 三个方向各给出 3 个选项，理解这 9 个方位是用好定位功能的关键：
- X / Y / Z（不带正负号）代表该方向上的中心，也就是这一轴向的分中位置；
- -X / -Y / -Z 代表该方向的最小值一侧；
- +X / +Y / +Z 代表该方向的最大值一侧。
最小值、最大值这两侧主要用于单边分中：让原点落在模型某一条边上，而不是中心。三个方向的选项可以自由组合，从而把原点定到任意一个角、边或中心，并决定顶面还是底面为 Z 零点。
几个常用组合（可对照理解，其余组合同理）：
- XY + +Z：X、Y 都取中心、Z 取最大值，即四边分中、顶面为 0——最常见的分中方式；
- XY + -Z：四边分中、底面为 0；
- -X -Y + +Z：X、Y 取最小值一侧、Z 取最大值，即 -X-Y 角单边、顶面为 0；
- +X +Y + +Z：X、Y 取最大值一侧、顶面为 0，即另一角的单边定位。
只要记住"不带符号=中心、负号=最小边、正号=最大边"，就能按工件的装夹与对刀方式选出正确的定位方案。
操作步骤
- 在 模型定位 区按三个轴向选择目标朝向（含义见上文"理解模型定位的 9 个方位"）：
-X / X / +X、-Y / Y / +Y、-Z / Z / +Z。 - 按需勾选 现有毛坯 / 仅已选 / 建坐标系（"现有毛坯"与"仅已选"二选一，不能同勾）。
- 用 转换视图（如"俯视图"）切换观察方向、确认朝向无误，点 执行 应用定位。
- 如需精确位移，在 平移 填 X/Y/Z 值（负值反向）并点对应轴按钮；旋转 默认 90°，可改后点对应轴按钮。
- 需要摆正/分中时使用 摆正、反向分中、长边为X；勾 变换坐标 让坐标系随动。
- 摆正：点该按钮后，在模型窗口点选要参照摆正的平面，再点 OK 执行，模型即对齐到该平面。
- 反向分中：把模型翻转 180°，并重新在 XY 居中、顶面对齐到 Z 最高处。
- 长边为X：自动旋转模型，使较长的一边沿 X 轴方向摆放。
参数详解
| 参数 | 说明 | 取值/默认 | 备注 |
|---|---|---|---|
| 模型定位 | 选择各轴向的定位目标：不带符号=中心(分中)，负号=最小边，正号=最大边 | -X/X/+X、-Y/Y/+Y、-Z/Z/+Z | 三向各单选，可组合 |
| 现有毛坯 | 勾选后按当前毛坯数据作为参考来定位，适合特殊三角形毛坯分中 | 勾选/不勾 | 不能与"仅已选"同时勾 |
| 仅已选 | 勾选后仅在已选模型上产生毛坯数据作为定位参考，适合圆内分中等 | 勾选/不勾 | 不能与"现有毛坯"同时勾 |
| 建坐标系 | 不勾=移动模型完成定位；勾选=新建用户坐标系定位、不移动模型本身 | 勾选/不勾 | |
| 转换视图 | 定位时按所选视图方向显示模型，便于确认朝向 | 俯视图 等 | 下拉 |
| 平移 X/Y/Z | 填入位移量后点对应轴按钮，模型沿该轴移动该值；填负值则反向移动 | 数值，默认 0 | 可配合"仅已选" |
| 旋转 X/Y/Z | 填入角度后点对应轴按钮，模型绕该轴旋转该角度 | 数值，默认 90 | 可配合"仅已选" |
| 摆正 | 点按后选取参照平面再点 OK，将模型对齐到该面 | — | 需在模型上选面 |
| 反向分中 | 模型翻转 180° 并在 XY 重新居中、顶面朝上 | — | |
| 长边为X | 旋转模型使较长边沿 X 轴方向 | — | |
| 变换坐标 | 坐标系随模型一起变换 | 勾选/不勾 |
提示与常见坑
- "建坐标系"与"变换坐标"含义不同：前者在定位时新建用户坐标系（模型不动），后者让现有坐标随模型一起变换。
- 平移时填正值沿轴正方向移动、填负值反向移动；旋转时模型绕所选轴旋转设定角度。
- 平移、旋转都可勾"仅已选"：勾上后只移动/旋转已选中的模型，不勾则全部模型一起变换。
- "现有毛坯"与"仅已选"不能同时勾选：前者按整体当前毛坯定位（适合特殊三角形毛坯分中），后者按已选模型生成的毛坯定位（适合圆内分中等），用途不同、二选一。
