创建孔特征

从模型曲面、颜色、坐标点或选线等多种来源，一键向 PowerMILL 写入孔特征集，是钻孔编程前的必备准备步骤。

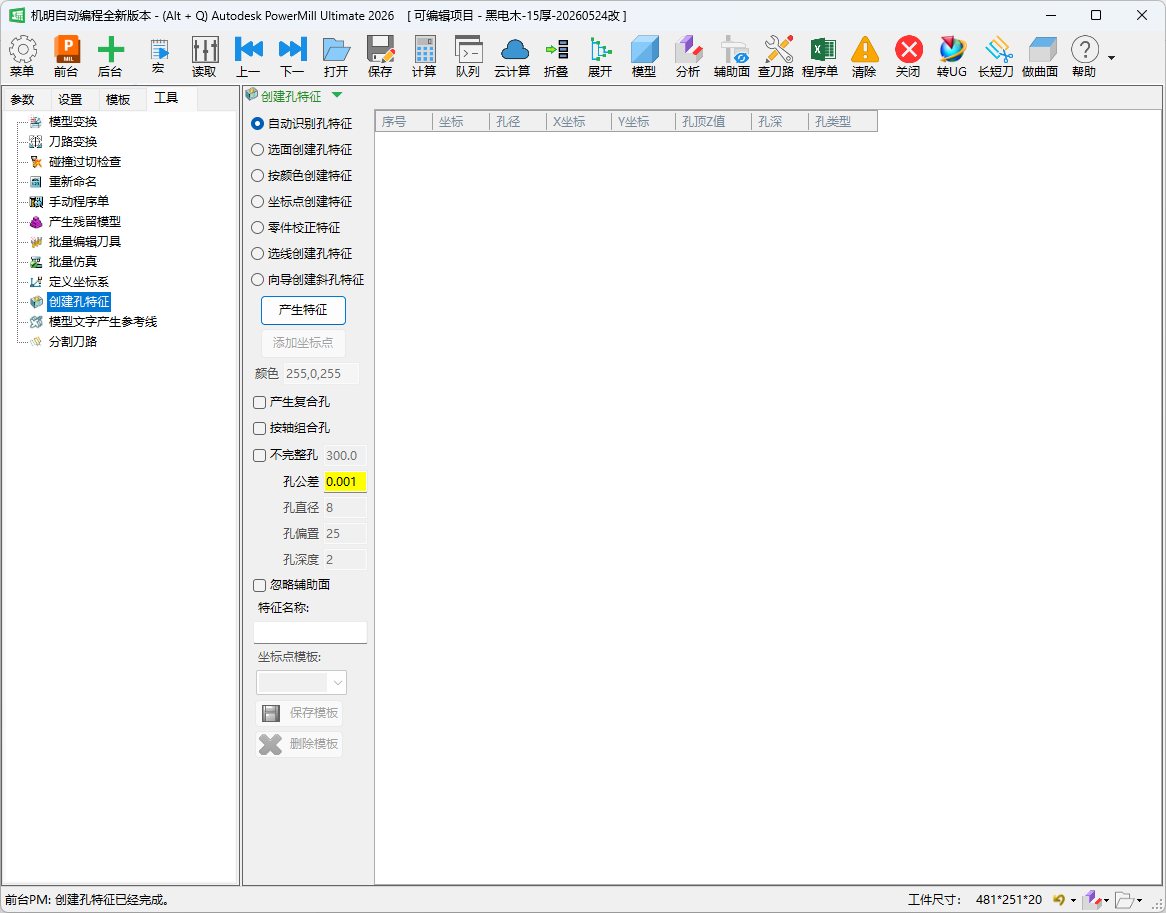

界面位置

工具 标签页 ▸ 创建孔特征。

用途 / 适用场景

模型导入后，PowerMILL 本身的孔识别有时需要逐步手动操作。本工具将常用的七种识别路径集中到一个面板：

• 模型已完整建模，直接自动识别全部孔（自动识别）。
• 孔侧面涂有特定颜色，按颜色快速筛选（按颜色创建）。
• 已有孔圆弧曲线，按选中的曲线生成特征（选线创建）。
• 需要在指定坐标位置打孔，手工输入坐标表（坐标点创建）。
• 需要定位/校正用的工艺孔，自动布置在模型四周（零件校正特征）。
• 孔顶面为斜面，通过向导交互选面计算圆心（向导创建斜孔）。
• 已选中孔侧面，让 PowerMILL 按所选面识别（选面创建）。

操作步骤

以最常用的"自动识别"流程为例：

1. 确认 PowerMILL 已加载模型。
2. 在 识别方式 区选择 自动识别孔特征（默认选中）。
3. 按需调整 产生复合孔、按轴组合孔、不完整孔 及 孔公差 等选项。
4. 如需排除辅助面模型干扰，勾选 忽略辅助面。
5. 点击 产生特征 按钮；完成后状态栏显示"创建孔特征已经完成。"

坐标点创建 额外步骤：

1. 选择 坐标点创建特征，下方坐标表变为可编辑状态。
2. 点 添加坐标点 逐行新增；在表格单元格上右键可输入孔径、X/Y/孔顶Z值、孔深、孔类型、坐标系。
3. 如需复用，在 坐标点模板 下拉框输入名称后点 保存模板；下次直接选模板名加载。
4. 填写完毕后点 产生特征。

零件校正特征 额外步骤：

1. 选择 零件校正特征，填写 孔直径、孔偏置（从模型 X 最大/最小边向内的偏移量）和 孔深度。
2. 可在 特征名称 框指定特征集名称（默认"零件定位孔"）。
3. 点 产生特征；工具自动在模型四周生成 6 个定位孔特征。

向导创建斜孔 额外步骤：

1. 选择 向导创建斜孔特征，填写 孔直径 和 特征名称。
2. 点 产生特征，弹出提示框：先选斜孔顶平面，再点【是】。
3. 下一步提示：选中多余边界后点【确定】，工具自动计算各圆的圆心并生成孔特征。

参数详解

识别方式（单选，互斥）

通用选项

零件校正特征专用参数

特征名称与模板（坐标点模式专用）

坐标点表格（坐标点模式专用）

表格共 8 列，右键单元格弹出上下文菜单可快速编辑：

孔类型 下拉可选值：
（空）、打点、螺丝孔、销钉孔、沉台孔、工艺孔、导柱孔、导柱导套孔、顶针孔、回针孔、避空孔、运水孔、密封圈

"选面创建孔特征"模式下，工具不会自动选取或改动当前选择，而是直接对你已在 PowerMILL 中手动选好的孔侧面产生孔特征。因此使用该模式前，务必先在模型上选中目标孔的侧面，再点"产生特征"。

提示与常见坑

• 按轴组合孔 勾选时实为"关闭多轴合并"（按各孔自身轴向分别建特征）；不勾时才把同方向的孔合并为一个多轴特征。选项文字与实际效果看似相反——勾选"按轴组合"反而是"不按多轴合并"，请结合模型实际情况测试。
• 孔公差 默认值 0.001，对于精度要求较高的模型（公差在 0.01 以内的圆柱面）可适当缩小，否则部分孔会漏识别或错误合并。
• 坐标点模式 下，坐标表中任一行若孔径、X坐标、Y坐标、孔顶Z值、孔深任一字段为空，该行会被跳过。
• 零件校正特征 以当前所有模型的包围盒为基准布置定位孔；若场景中有辅助面或毛坯模型，建议先勾 忽略辅助面 或临时隐藏多余模型。
• 向导创建斜孔 流程为模态交互：工具会隐藏主界面并弹出对话框引导操作，中途点"否"会跳过特征生成但仍会清理临时边界，不会造成数据残留。
• 本工具为标准版及以上功能；基础版及以下打开时面板会自动禁用并弹出版本提示。
