模型文字产生参考线

从模型上的刻字曲面自动识别文字内容，并据此在 PowerMILL 中产生对应参考线（Pattern），供刻字刀路使用。

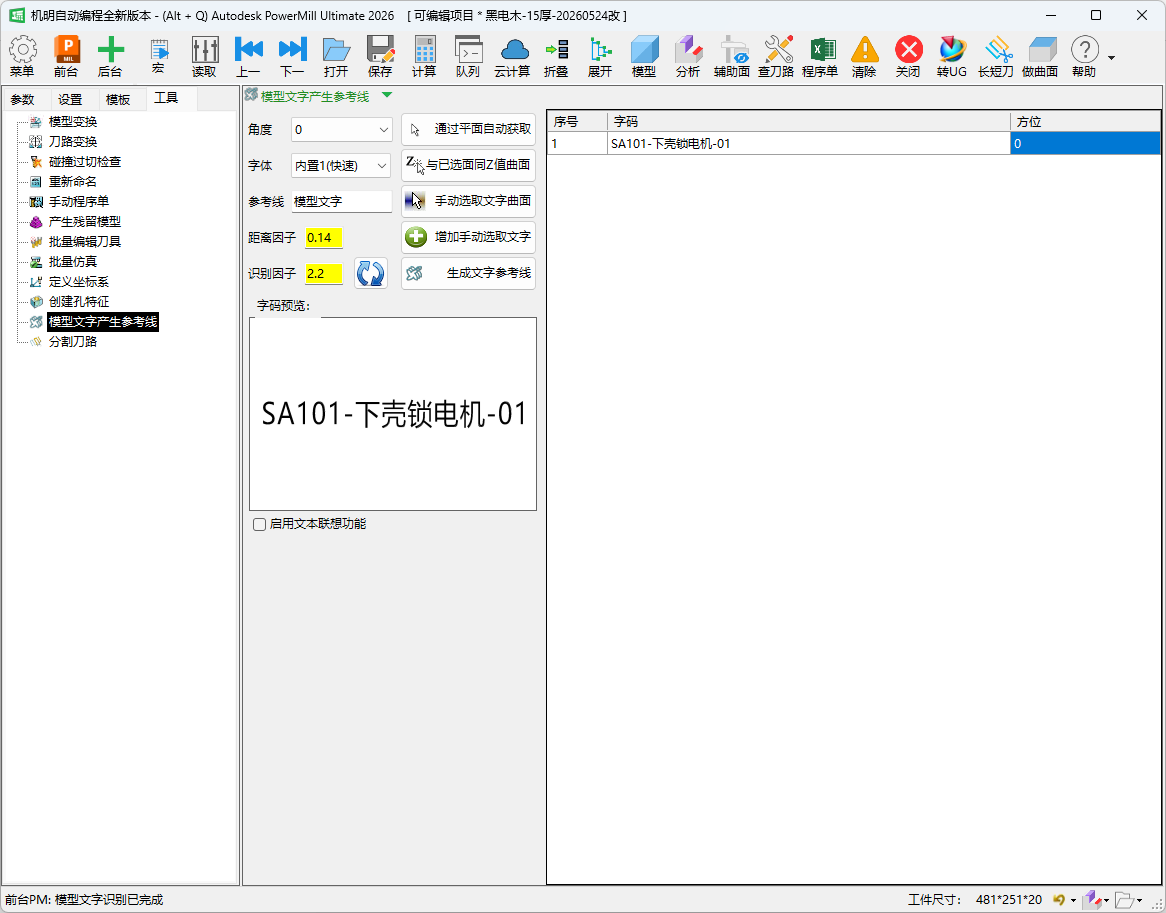

模型文字产生参考线界面

界面位置

工具 标签页 ▸ 模型文字产生参考线。

模具或产品表面带有凹凸刻字时，手工创建刻字参考线耗时且易出错。本工具通过分析刻字曲面的几何形状，自动完成以下两步工作：

适用场景：模型表面有刻字需要编制刻字刀路时，先用本工具将字自动提取为参考线，再对接模型变换等工具完成加工准备。

在 PowerMILL 视图中选取包含刻字的曲面（一个或多个）。
根据刻字方向，在角度下拉框选择对应角度（0 / 90 / 180 / 270）。
选择识别方式（三选一）：
- 点 手动选取文字曲面 — 按当前已选曲面直接识别；
- 点 通过平面自动获取 — 先选取文字顶部大平面，工具自动获取字深 1.5 以内的所有曲面后识别；
- 点 与已选面同Z值曲面 — 通过已选文字底面查找同一 Z 值的所有平面后识别。
识别完成后，在下方表格中逐行确认字码列内容；点任意行可在右侧 字码预览 图中核对字形。
若某行识别有误，右键该行选 重新识别 重试，或直接在右键菜单的文本框中手动修改字值。
若仍有遗漏字，点 增加手动选取文字 追加识别（保留现有列表）。
如需在识别前启用文本联想，勾选 启用文本联想功能 并在输入框填入联想关联词。
在 参考线 输入框填写目标参考线名称（默认"模型文字"）。
在字体下拉框选择字体类型。
点 生成文字参考线 将列表中所有字符产生为 PowerMILL 参考线。

控件	标签 / 说明	取值 / 默认	备注
角度（下拉）	角度	0 / 90 / 180 / 270，默认 0	刻字在模型上的旋转方向，影响识别时的图像方位
识别因子（数值框，黄色）	识别因子	数值	尝试调整识别因子可获得更优识别效果；调节 OCR 裁剪与缩放比例
距离因子（数值框，黄色）	距离因子	数值	尝试调小距离因子可将多组文字正确分开；控制字符分组时的距离阈值
启用文本联想功能（复选框）	启用文本联想功能	勾选 / 不勾，默认不勾	勾选后显示联想关联词输入框
联想关联词（文本框，黄色）	（无独立标签）	字符串	仅在勾选启用文本联想功能时可见；填入联想关联词，识别时参与关联匹配

按钮标签	说明
手动选取文字曲面	按当前已选曲面识别文字（覆盖现有列表）
通过平面自动获取	先选取一个大平面，自动获取字深 1.5 以内的平面后识别；选面数量不为 1 时报错
与已选面同Z值曲面	通过已选文字底面找同 Z 值所有平面，识别后恢复坐标系与视图
增加手动选取文字	保留现有列表，追加识别当前选取曲面上的文字
重新识别（图标按钮）	对全部已识别条目重新进行 OCR 扫描

控件	标签	取值 / 默认	备注
参考线（文本框）	参考线	字符串，默认"模型文字"	生成的 PowerMILL 参考线名称前缀
字体（下拉）	字体	内置1(快速) / 内置2(美观中文) / 内置3(中文双线) / 外置(字库中文)，默认"内置1(快速)"	决定参考线的字形笔画来源
生成文字参考线	生成文字参考线	—	将列表中所有识别文字产生为 PowerMILL 参考线

点击任意行，右侧 字码预览 区域显示对应字符的截图。

菜单项	说明
文本框	在右键菜单内直接输入新值；按 Enter 或失焦时写回选中单元格（字码列或方位列）
删除此项	从列表中删除选中行
重新识别	仅对选中行重新走识别流程，其余行保持不变

多组文字分不开：尝试调小 距离因子，缩短字符分组时的距离阈值，使紧邻的不同文字组被正确分割。
识别效果不佳：先调整 识别因子，改变 OCR 前的图像裁剪与缩放比例，再点 重新识别 对全部条目重跑 OCR。
中文识别乱码：识别中文时，选用 内置2(美观中文) 或 外置(字库中文) 字体以获得更好效果。（识别语言项在当前版本不显示，默认按英文识别；中文识别效果主要由字体类型决定。）
部分字未被识别：先用 手动选取文字曲面 识别已选曲面，再追加选取遗漏曲面后点 增加手动选取文字，避免覆盖已有结果。
两个"重新识别"作用范围不同：顶部的 重新识别 按钮会对列表中全部已识别条目重跑 OCR；表格行上右键的 重新识别 只对选中行重新识别，其余行结果保持不变。
通过平面自动获取 只能选取 1 个大平面；多选时工具会提示"选面错误"并终止。
识别与产生参考线均在后台线程执行，操作期间主界面会被禁用，待状态栏提示完成后再继续操作。
本功能为标准版及以上提供；基础版及以下打开时界面会自动禁用并弹出版本提示。
