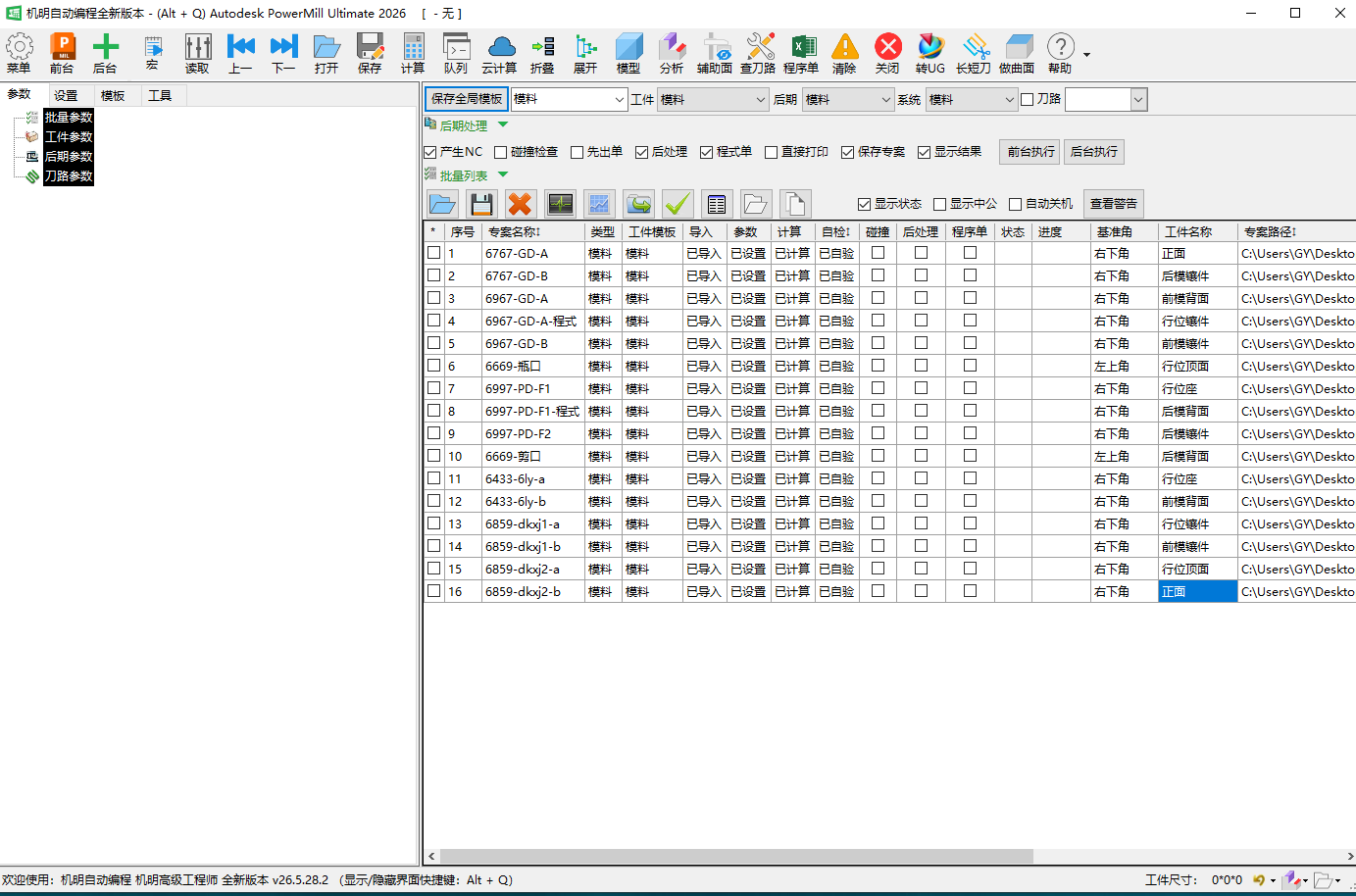

界面总览

机明的界面由两部分共同构成：机明主窗口（独立浮动窗口）和嵌入 PowerMILL 功能区的专属选项卡。两者配合使用，覆盖从读取模型到后处理 NC 的全部操作。

使用 Alt+Q 可随时显示或隐藏机明主窗口，在 PowerMILL 界面与机明界面之间快速切换。

首次没看到机明工具栏？ 安装完成并打开 PowerMILL 后，如果没有自动加载机明，可在 PowerMILL 的「文件 › 选项 › 管理插件」里加载机明插件；随后会提示加载快捷键，点「加载」即可。想让 PowerMILL 每次启动都自动带起机明，把「启动时加载插件」勾上再确定。如果加载后仍没看到机明的水平工具栏或垂直工具栏，可在同一处分别把「垂直工具栏」「水平工具栏」打开。

顶部工具栏

工具栏横跨主窗口顶部，将最常用的操作集中在一行图标中，从左到右按功能分组排列：

详细说明见 参考手册 › 顶部工具栏。

左侧四个标签页

主窗口左侧是四个标签页。单击标签页名称即可切换，工作区内容随之变化。

参数

「参数」是日常编程最常使用的区域，包含四个子页：

详细说明见 参考手册 › 参数。

设置

「设置」集中了全局配置项，在所有专案中生效，包含四个子页：

详细说明见 参考手册 › 设置。

模板

「模板」标签页显示刀路列表模板，供快速加载或切换已保存的刀路参数组合。机明内置了电极与模料两套模块化模板，同时支持用户自定义。

详细说明见 参考手册 › 模板。

工具

「工具」标签页集中了一组独立辅助工具（工具箱），涵盖模型摆位、刀路后期处理、仿真检查、刀具与坐标系管理等，在编程前后作为补充操作使用。

详细说明见 参考手册 › 工具。

底部状态栏

状态栏位于主窗口底部，反映当前模块（电极或模料）的运行状态，并把几项编程时高频要看的信息常驻在手边——既能随时确认任务进度和工件尺寸，又能一键跳到模型分析和常用目录，不必中断手上的操作去别处查。它持续显示以下内容：

• 软件名称与版本号
• 状态信息：显示当前任务的执行情况，例如读取、计算、后处理等操作正在进行还是已完成，用于随时确认软件在做什么、是否卡住。
• 当前工件尺寸：读取模型后自动显示工件的整体尺寸。尺寸右侧有一个刷新箭头，点一下即可重新读取并刷新尺寸——改动模型或毛坯后用它确认最新数值。
• 模型分析：点开即对当前模型做一次快速分析，给出最小圆角（决定能用多小的刀清角）、平坦面与垂直面等信息，编程选刀、定策略前先看一眼，心里有数。
• 目录快捷方式：一键打开常用目录——软件安装目录、NC 程序目录、程序单目录、专案目录等，省去在资源管理器里逐层翻找。
• 快捷键提示（当前操作可用的快捷键）

PowerMILL 功能区的三个专属选项卡

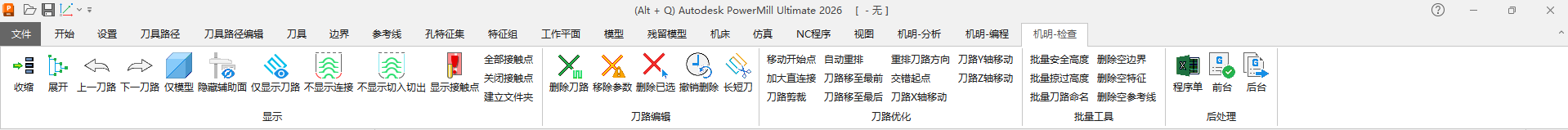

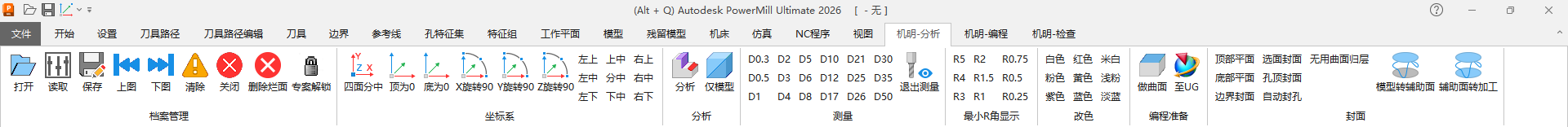

机明在 PowerMILL 的功能区（Ribbon）中嵌入了三个专属选项卡，无需切回机明主窗口即可在 PowerMILL 操作中调用机明功能：

把这三个选项卡用熟后，常用的分析、编程、检查动作都能直接在 PowerMILL 功能区上点选完成，新版界面甚至可以把机明的水平工具栏关掉，靠这三个选项卡完成大部分操作。

详细说明见 参考手册 › PowerMILL 集成工具栏。

外挂模式 vs 插件模式 / 布局推荐

机明有两种启动方式，对应两种工作模式，界面摆放也随之不同：

关键区别（决定多开效率）：外挂模式下，当前图档正在计算刀路时，要等这一档算完才能再开一个机明处理下一个图档；而插件模式不受此限制，一个图档在算的同时可以另开机明继续编下一个图档。需要同时编多个图档、追求效率时，优先用插件模式。

机明界面常见有四种摆放方式，可按屏幕大小和习惯选择：

• 极简界面：只保留最常用的操作区，占屏最小。
• 靠边自动隐藏：界面贴到屏幕边缘后自动收起，鼠标移到边缘再弹出，省出绘图空间。
• 嵌入垂直插件栏（推荐）：把机明嵌入 PowerMILL 资源管理器一侧的垂直栏内，与 PowerMILL 资源管理器并排，编程时参数面板和模型视图同屏可见，最顺手。
• 外挂浮动窗口：机明作为独立窗口浮在 PowerMILL 之上，可随意拖动摆放。

工具栏怎么摆：拖出工具栏时，工具栏上会出现四个停靠图标（分别代表放到所有栏的最上 / 最下，或按当前布局向上、向下 / 向左、向右靠边）。推荐把水平工具栏向上靠边、垂直插件栏放在水平工具栏最左侧、PowerMILL 资源管理器放到最右边。新版界面下资源管理器用得很少，可用水平工具栏上的「资源管理器显示 / 隐藏」按钮按需收放。

同时编多个图档：可同时开多个机明窗口分别处理不同图档。在「设置 › 系统设置 › 快捷键」中为「切换机明界面显示」「切换机明 2／3／4 界面显示」设置全局快捷键后，即可用快捷键在各个机明窗口间快速切换，无需到任务栏逐个寻找。

与 PowerMILL 多开

机明支持同时打开多个机明与 PowerMILL 一起操作，这是目前大多数自动编程软件不具备的能力。多开在以下场景里特别有用：

• 预览耗时刀路时不用干等：编大型钢料时常要先算出部分刀路或边界看效果，计算耗时较长。不支持多开就只能等它算完；多开后可以一边算、一边在另一个机明里继续编下一个图档，把等待时间利用起来。
• 临时插单不打断思路：编程中途要临时打开别的图档核对参数时，无需关掉当前图档，直接再开一个机明处理完，回来仍是原来的状态，思路不被打断。
• 多个前台同时算，比后台队列快：Windows 对后台任务的优先级低于前台，会预留一部分资源给前台操作，所以 PowerMILL 的队列计算往往比直接计算慢。需要快速批量计算大量图档时，可同时开多个前台一起算；现在的 CPU 核心多，单个 PowerMILL 用不满全部核心，多开多个机明一起算才能把机器性能跑满。
• 配合多显示器：多显示器的编程员可以把不同机明窗口分别摆到不同屏幕上同时作业。

前台与后台 PowerMILL

每个机明可以同时连接两个 PowerMILL：一个前台（用于编辑操作）、一个后台（通常用于计算）。前台与后台之间可以灵活互换——需要时把后台那个 PowerMILL 切到前台来做编辑，也可以把前台切到后台去计算。

后台导入会自动连一个新的 PowerMILL：在某个机明里执行「后台导入」并导入模型后，该机明就会再连接上一个 PowerMILL 作为后台。之后可在前台与后台之间灵活切换：把空白的前台 PowerMILL 切到后台、把后台的切回前台。

怎么开多个、怎么切换

• 直接再运行一次机明：双击机明启动后，它会自动带起一个 PowerMILL 并连接好。需要再开一个时，把当前窗口最小化，再运行一次机明即可，第二个 PowerMILL 与第二个机明会自动开启并配对。
• 先开好多个 PowerMILL 再启动机明：如果事先已经打开了多个 PowerMILL，再运行机明时会弹出一个选择提示，提供三种开启方式：
• 开启多个程序并分配前后台 PowerMILL：按 PowerMILL 数量开启机明，给每个机明分配一个前台、一个后台。例如 2 个 PowerMILL 只开 1 个机明（一前一后）；3 个 PowerMILL 则自动开 2 个机明，第一个有前后台、第二个只有一个前台。
• 为每个 PowerMILL 各开启一个程序：有几个 PowerMILL 就开几个机明，每个机明各自连接一个前台 PowerMILL。
• 仅开启一个机明：只开一个机明，把所有 PowerMILL 都连到它上面——第一个作前台、第二个作后台，其余依次排开。
• 切换很方便，常用两种方式：
• 点哪个操作哪个：直接切到想操作的 PowerMILL 窗口，对应的机明界面会自动跟着显示出来。
• 用快捷键：每个机明都有自己的显隐快捷键（如第一个 Alt+Q、第二个 F2、第三个 F3，可在「设置 › 系统设置 › 快捷键」里自定义）。按某个机明的快捷键，PowerMILL 与对应机明会一起切换过来，且按显隐键还能继续收起 / 弹出。

与 UG/NX 无缝对接的多开指定

机明在 UG/NX 上做了无缝对接，可把 UG 里的图档或数据直接送进机明或 PowerMILL。当同时开着多个机明 / PowerMILL 时，从 UG「导出到机明」或「导出到 PowerMILL」会弹出选择框，让你指定送到哪一个，不会送错窗口。反过来，编程中途需要补面时，可用「一键导到 UG」把要补的面送回 UG 做封面，做完再「导到 PowerMILL」接收，避免在 PowerMILL 里重新定位的麻烦。

显示模式（参数面板怎么呼出）

机明嵌入 PowerMILL 垂直插件栏后，详细参数面板有三种显示模式，通过插件栏上的「显隐」按钮切换——鼠标移到显隐按钮上右键即可在三种模式间循环切换：

推荐用第二种「静显示选项栏」模式：参数面板一键开关，既不挡视图、取用又方便。

新版界面：不打开参数面板也能编程

机明新版界面把策略类型、策略、刀具、刀路添加，文件夹 / 工位 / 坐标系建立，以及毛坯、边界、曲面、参考线、残留模型、特征等常用操作直接做到了工具栏 / 选项栏上，整支电极从开粗、中光、精光到清角可以全程不打开参数面板点选完成。配合下方的快捷键与自定义按钮，效率更高。完整编程流程见 快速上手 与 电极（铜公）自动编程全流程。

自定义界面 / 独立界面

机明支持把常用功能集中到一个自定义界面上，配合「独立界面」使用，可让多窗口、嵌入式布局下的操作更顺手：

• 嵌入插件栏时界面偏小看不清：当自定义界面嵌在 PowerMILL 的垂直插件栏内显得太窄时，点一下 PowerMILL 的资源管理器把它收起（隐藏），机明界面即可放大铺开看得更清楚。
• 界面宽度与位置会被记住：在嵌入栏与独立窗口之间切换时，界面会完整显示，并记住上次的宽度与摆放位置；多窗口之间切换时也会记住各自上一次的位置，再次打开即恢复原样。
• 靠边自动隐藏：界面移到屏幕边缘后自动收起，需要时鼠标移到边缘再展开（此开关在系统设置中，见下方相关功能）。
• 勾选「独立界面」自动弹出：在自定义界面的配置中勾选「独立界面」后，切换到该界面时会自动以独立窗口的形式弹出，不必每次手动呼出。

自定义工具栏、命令与快捷键

新版界面支持把常用功能做成自己的按钮、设成快捷键，调顺手后还能整套导出到别的电脑复用：

• 设快捷键：「设置 › 系统设置 › 快捷键」里找到对应功能（例如刀路参数的「曲面增加」），按下想用的按键 → 指定 → 保存。之后在参数界面按该键即可一键执行（如把选中曲面自动加入当前刀路）。
• 往工具栏 / 功能区加按钮：在工具栏空白处右键 →「自定义功能区」，可新增一条机明命令（命令名可在「快捷键设置」里查到并复制），填好名称、选个图标即生成按钮；机明的宏（如「自动关闭刀具显示」）同样能做成按钮，一键调用。
• 资源管理器右键菜单：机明在 PowerMILL 资源管理器里加了一组实用右键菜单——NC 串联合并、碰撞仿真、NC 编辑软件、机明官网与教程、联系机明，以及编程 / 参考线 / 切入切出的快速建立等。
• 导出 / 套用界面：界面调顺手后可导出，把工具栏与右键菜单配置替换到其他电脑上，快速复刻同一套用法。

提示

Alt+Q：在机明主窗口与 PowerMILL 之间切换时，用此快捷键快速呼出或收起机明主界面，无需用鼠标在任务栏寻找窗口。

数字框可直接做数学运算：机明所有数字输入框都支持算式输入。编程中经常要对毛坯或加工深度做数值换算——例如已经定好深度 6，还要再加深 4 毫米，直接把数字框改成 6+4，软件就自动算出结果，不必到外面用计算器先算好再填。也可以从表格里把算式公式拷贝过来粘进数字框换算。这样省去了「先算好再输入」的重复操作，数值换算更直观、更省事。

初次使用建议先在「设置 › 系统设置」中确认默认路径与全局模板，再进行编程，避免因默认配置不符预期而需要重复操作。
