云计算自动编程

「云计算」将刀路计算任务提交到后台 PM 实例处理（本机的后台实例，或局域网内另一台电脑的后台实例），计算期间本机前台不被占用，可继续处理其他工件；大批量计算时显著提升效率。队列则是批量计算的本地排队机制，两者配合使用，覆盖单机多后台到局域网内多机分担的各种场景。

与「计算」和「队列」的区别：「计算」立即在前台 PM 中执行，操作界面短暂不可用；「队列」在后台 PM 中按顺序计算，前台可继续操作；「云计算」指向后台批量计算体系，适用于大批量或希望完全释放前台操作的场景。

云计算的三种用法

云计算可按企业规模与工件复杂度，灵活地用三种方式部署：

1. 本机云计算：规范工件（如电极）在本机开一个云计算，把图档放进云计算文件夹即自动编程；期间还能再打开机明的其他界面编别的工件，各编程进程互不干扰。
2. 服务器云计算：在局域网内用一台高性能电脑作云计算服务器专门跑计算，所有编程员把可云计算的图档转入服务器自动算。服务器可同时开多个云计算并行运算，充分发挥多线程性能——既省去给每台电脑都换高配的硬件成本，又提高全员整体效率。部署上只需把云计算文件夹位置改成服务器上的对应文件夹，操作与本机方式相同。
3. 半自动工件转入云计算：有些特别复杂、无法直接全自动编程的工件，可先用加载模板或向导式编程把刀路参数设好，再把计算耗时长的工件转入云计算服务器计算，释放本机负荷，让云计算的适用范围更广。

动态刀路模板：规范类型工件的全自动，靠的是「识别模型类型 → 自动套用对应的动态刀路模板」。所谓动态，是指模板里的刀路数量、刀具等参数会随当前模型自动调整——同一套模板放不同模型，出来的刀路参数并不一样，因此通用性很强。机明内置了电极等常见类型的全自动模板可直接使用。

以电极为例：把电极图档直接放入云计算目录，服务端就会自动匹配模板、分析模型的大小与形状、选取最佳刀具并匹配加工工艺，全程无需人工干预。对有完整刀路库的电极，多数情况下八成以上的电极可以做到全自动编程——既适合编程经验不多的人快速上手，也适合下班前把待算电极放进目录、第二天上班直接检查算好的刀路。

开始前：建好云计算目录、打开服务端

第一次使用云计算，需要先把目录和服务端准备好：

1. 建好云计算目录：
   - 用更新包更新的版本：先建一个「云计算」文件夹，再在其中建一个「全自动电极」文件夹。
   - 用安装包安装的版本：直接建一个「全自动电极」文件夹即可。
   - 目录所在盘符默认指向 E 盘；本机没有 E 盘时改用 D 盘（详见本页末尾「电脑没有 E 盘」一节）。
2. 打开云计算服务端：有桌面快捷方式的直接双击打开；没有的，可从机明菜单里的「打开云计算服务端」入口启动。

服务端启动后会监控上面建好的云计算目录，凡是保存到该目录的图档都会被自动加载、排队、计算。把目录建在局域网内的高配电脑上，就成了供全员共用的「服务器云计算」。

配置云计算（参数配置界面）

第一次用前在云计算服务端点「参数配置」，按需勾选：

• 铜公全局模板：勾选并选择「铜公全自动」模板。
• 石墨全局模板：勾选并选择「石墨全自动」模板（同时编铜公和石墨电极时两个都要勾）。
• 启用多 PM：勾选，并按本机配置设置并列计算的 PM 数量（详见下文「多后台并列计算」）。
• 云计算监控文件夹：指定服务端要监控的根目录（例如 E:\云计算）。

检查全自动模板文件夹是否存在：监控路径下需要存在「铜公全自动」或「石墨全自动」文件夹（即 E:\云计算\铜公全自动、E:\云计算\石墨全自动），没有就手工创建——UG 端导出时正是把电极送进这两个文件夹里，服务端才能识别工艺类型。

版本要求：电极全自动云计算（铜公 / 石墨）需机明 v25.4.12.0 及以上版本，且需配套更新「电极全自动配置」到同版本。安装新版本可直接覆盖；用更新包更新的，要把软件更新包和电极全自动配置更新包分别替换到对应目录。

最简三步：全自动 + 云计算

熟悉流程后，配合全自动编程，整个过程可以简化成三步走完，几乎不需要中途盯着操作（全自动配云计算为专业版以上提供）：

1. 选要加工的工艺——在全自动编程界面勾选本次要套用的加工工艺（开粗、光刀、清角等成套策略）。
2. 选要加工的工件——选中本批次要加工的工件（可一次选多个）。
3. 点「确定」——任务随即丢进云计算批量计算，前台立即恢复可用，可以接着处理别的图档。

算完后直接打开程序单，本批工件的刀路、NC、程序单就已经全部生成完毕，无需逐个工件手动计算。适合一次性把多个工件交给后台批量跑完的场景。

提示：这只是把下面「步骤 1～5」的完整流程在全自动场景下压缩成最省事的操作。若需要精细控制某个工件、某条刀路，仍按下面的分步流程操作。

步骤 1　设置好刀路参数

在提交云计算前，完成所有刀路参数配置：

1. 按 快速上手 中的流程完成工件参数和刀路参数设置。
2. 在刀路参数列表中，确认所有需要计算的策略已添加且顺序正确。
3. 若只需计算部分工位（如 A 工位已预设，B/C 尚未预设），在刀路路径树中选中目标刀路，使用「队列已选刀路」，避免影响未配置的工位。

电极的准备：摆正与颜色设置

电极要走全自动云计算，导入前先把姿态和颜色处理好，识别才准确：

1. 自动摆正：若电极还没排正方向，先用「自动摆正」把所有电极一次摆正到位。
2. 自动分析颜色：摆正后软件会自动分析模型颜色，按颜色区分各加工面。
3. 按需调整加工面颜色：分析完成后，针对个别面再做指定。例如：
   - 骨位电极，在基准台位置设置对应颜色（如指定为 36 号颜色）。
   - 想对浅台面做等高去光的，把该面颜色改成对应的「浅台面」颜色（如 6 号颜色），让该面按等高方式走刀；想整体用球刀走的则保留对应设置。
   - 基准台带迫数面（避空面）的，同样支持通过颜色来指定。
4. 颜色设置好后，通过 UG 无缝对接 把图档直接保存到云计算目录，电极即被自动加载进队列。

颜色就是工艺意图：电极各面的走刀方式（等高去光 / 球刀整体光等）很大程度由颜色决定。颜色没分好，自动出来的刀路就可能不符合预期，所以这一步是电极全自动质量的关键。

按颜色定义电极工艺：8 种典型场景

模型分析能自动按曲率把电极分出「基准台 / 基准面 / 平坦面 / 浅滩面 / 陡峭面 / 拉伸面」等并上不同颜色，多数情况下直接交给云计算就能算出合用的刀路；但有些区域的自动划分并不完全契合工艺要求，通过「设置颜色」手工指定一下，云计算就会按对应工艺去算。常见的 8 种场景如下（在 UG 端用「设置颜色」配置时选「电极全自动 / 类型 = 面」，然后挑对应颜色刷到目标面上）：

颜色定义只针对工艺有特殊要求的局部区域；多数面靠自动分析的颜色即可。调好后通过 UG 无缝对接 把图档保存到云计算目录，云计算就会按你定义的工艺算出对应刀路。

步骤 2　提交后台 / 云计算

两种提交方式，按场景任选：

• 走云计算目录（全自动电极常用）：把图档保存到云计算目录后，服务端会自动加载并排队计算，无需再手动提交。要再追加一批，重复同样的保存操作即可，新加的工件会接着排进同一队列。
• 走顶部工具栏：点击顶部工具栏的「云计算」按钮（或在计算按钮旁找到「后台队列」入口），根据本机配置选择启用的后台台数，确认提交后任务进入后台队列，前台界面立即恢复可用。

UG 端「导至云计算」的参数

走 UG 无缝对接把电极送进云计算时，导出面板里有几项需要按云计算场景设好：

设好后点「导至云计算」/「云计算」按钮，电极会被批量导出到云计算目录，服务端立即接管接下来的事。

云计算不需要联网、也不需要登录账号，更不按次/按时计费——它是在后台 PM 实例之间调度计算。后台实例可在本机，也可设在局域网内的另一台电脑上（此时两台电脑需局域网连通）。

提示：云计算需要先连接好后台。若后台未连接，提交后任务会停留在队列中不计算——请检查后台连接状态后再提交。

多后台并列计算：自动扩容，跑满电脑性能

机明很早就有后台计算，但单个后台同一时刻只能算一个任务，任务多或单个任务耗时长时，后面的任务仍要排队等待；而且单后台的多线程计算往往只用到 CPU 的少数核心，发挥不出整机性能。多后台并列计算就是为此而生：

1. 在后台设置中按电脑配置设定后台台数上限（配置越高可设越多，台数越多占用资源越大）。
2. 提交计算后，当现有后台都在忙、还有排队任务时，软件会自动再启动更多后台来分担，直到达到设定的上限值，从而把电脑性能充分跑满，大幅缩短整体等待时间。
3. 全部任务算完后多出的后台会自行退出，不必手动管理。

效率参考（官方实测）：同样 100 个电极，旧的单后台模式导入并计算耗时约 1 小时 52 分钟；改用多后台并列计算、开 5 个后台，导入并计算只需约 34 分钟，效率提升约 3.3 倍。实际倍数随电脑配置和工件不同而变化。

配一台高配机给全员用：把多后台并列计算放在一台高配置电脑上跑，所有编程员的计算任务集中到这台机上高效计算，既省去给每台电脑升级硬件的费用，又提升全员整体效率。

步骤 3　监控计算进度

1. 在机明主界面可查看队列状态（各刀路的计算进度和排队顺序）。
2. 若需要优先计算某条刀路，在队列列表中右键，选择「移到队首」或调整顺序。
3. 计算完成后，所有刀路自动执行碰撞检查，结果显示在状态栏。

v26.6.4 新增：云计算增加对监控网络路径的支持，可在网络共享路径下的任务也纳入监控。

步骤 4　处理电极基准火花位（电极场景）

使用云计算编电极时，需额外确认基准台的火花位设置：

1. 在机明参数面板找到「电极设置」。
2. 找到「基准台放火花位」和「基准面 Z 轴方向放火花位」两个开关。
3. 按实际加工要求勾选或取消勾选，再提交云计算。

若 UG 侧已按颜色区分了精粗公，导入时不要勾选「分析曲面」，否则分析颜色会覆盖 UG 设定的颜色，导致精粗公识别出错，影响云计算的刀路结果。（详见 UG 无缝对接）

步骤 5　计算完成后处理

云计算算好的电极并不会自动回到机明编程界面，需要手动把它们「拉回」批量列表里做查刀路、后处理和出程序单：

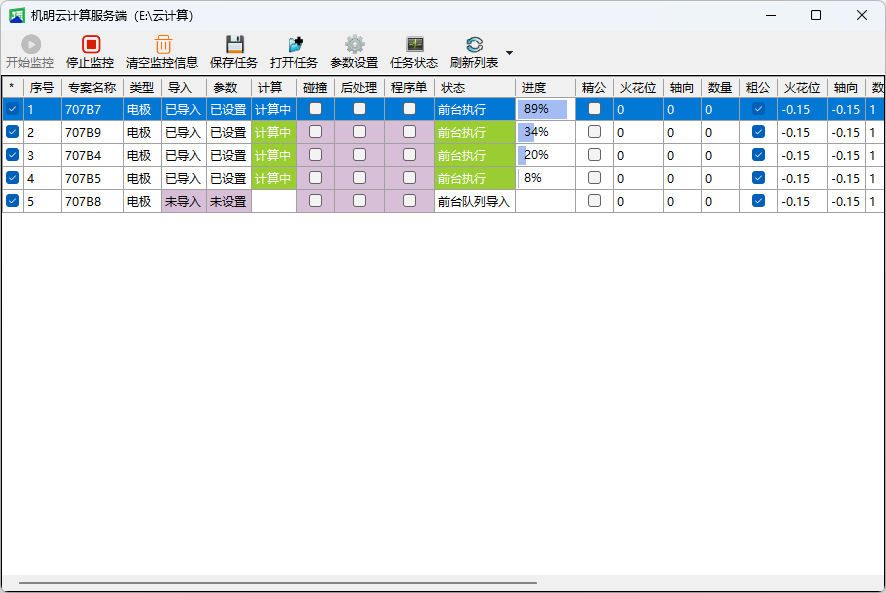

1. 在云计算服务端可看到每个工件的状态。等到该批工件全部显示「已计算」后，在列表里选中要拉回的工件，右键 → 复制已选项目到列表。
2. 切回机明自动编程界面，进入「批量参数 → 批量列表参数 → 粘贴专案」，刚才复制的工件就全部进入批量列表。
3. 用顶部工具栏「查刀路」逐一检查刀路；确认无误后，在批量列表里批量后处理 NC 程序、批量出程序单——一次性把全部工件的 NC 和程序单出完，整个编程流程就走完了（详见 后处理与程序单）。
4. 若需要把多工件 NC 合并上传机床，进入 NC 串联软件 流程。

下班放、第二天看：典型用法是下班前把准备好的几十甚至几百个电极一次性导入云计算，第二天上班直接拉回批量列表查刀路即可。等于人下班了电脑还在干活，编程效率成倍提升。

常见问题与提示

后台提交后一直不计算
1. 检查后台 PM 是否已成功连接（工具栏「前台/后台 PM」连接状态）。
2. 根据电脑配置适当调整「启用后台台数」——台数过多可能导致内存不足，全部卡住。
3. 如仍不动，改放前台计算，观察卡在哪一步，再排查具体报错。

转云计算时模架刀路计算不出来
v26.6.4 已修复「转云计算加载和计算模架刀路产生不了刀路」的问题，升级到最新版本即可。

队列相关功能提示授权错误
- 免费版不支持「后台队列」「已选刀路队列」等功能，需使用正式授权版本。
- 受限功能包括：前后台批量计算、后台队列、单个刀路计算和队列、已选刀路计算和队列。

只想计算某一工位
- 在刀路路径树中选中目标工位的刀路 → 右键 → 「队列已选刀路」，仅计算选中刀路，不影响其他工位。

计算结果检查碰撞发现碰刀
- 检查「安全高度」是否小于「下切高度」（v26.6.4 新增防呆报警，计算前会弹出提示）。
- 若使用短刀发现碰撞，软件支持自动替换为刀库中的长刀（「自动替换刀库长刀」选项）。

电脑没有 E 盘，云计算任务跑不起来

云计算相关目录默认指向 E 盘，本机没有 E 盘时任务无法落盘、提交后不计算。把路径盘符由 E 改成 D 即可：

1. 在工具栏「转至云计算」处，把任务路径的盘符 E 改为 D；若 D 盘下没有对应文件夹，点路径旁的浏览按钮，到 D 盘新建一个「云计算」文件夹再选中它，然后保存。
2. 模具、铜公的全自动若各自指定了云计算目录，按同样方式各自改到 D 盘对应文件夹。
3. 云计算服务端默认监控 E 盘：在服务端把监控目录由 E 改成 D 后加入下拉列表，再对原来的 E 盘旧项点右键删除，最后保存，使服务端只监控 D 盘的新目录。

系统设置「路径设置 ▸ 云计算路径」处也有同一组路径，可在那里统一查看与修改，详见 系统设置。

云计算以单机多后台实例为主，并非多台电脑共享同一队列的分布式架构；若要让另一台电脑分担计算，两台需在同一局域网内连通。
