产生残留模型

根据指定刀路列表，在 PowerMILL 中自动建立并计算残留模型（Stock Model），用于查看加工后的剩余材料分布。

残留模型记录的是"一组刀路把毛坯切完之后还剩下的材料"。粗加工往往只能去除大块余量，角落、陡壁、深腔等位置仍会留下未切到的料；把这些已完成的刀路勾选出来生成残留模型，就能直观看到哪里还厚、哪里已经接近成品。后续半精、精加工再以这个残留模型当作新的毛坯，就只在真正有料的地方下刀，避免在空切区域做无用功，加工效率和安全性都更高。这正是"先粗后精、层层逼近"工艺里残留模型的核心作用。

编完一组刀路后，常常要拿残留模型去做位置匹配——例如检查后续加工位置、对位基准（探测点）位置是否对得上；也常常只提取其中某一部分刀路、单独算出残留模型来灵活使用。过去做这件事，要人为地把毛坯和每一条策略一条条加进来再计算，才能得到想要的残留模型，既费时又增加工作量。本工具把这一整套流程做成一键完成：勾选刀路、点"生成"即可，编程员可以快速完成匹对与应用，明显提升效率。

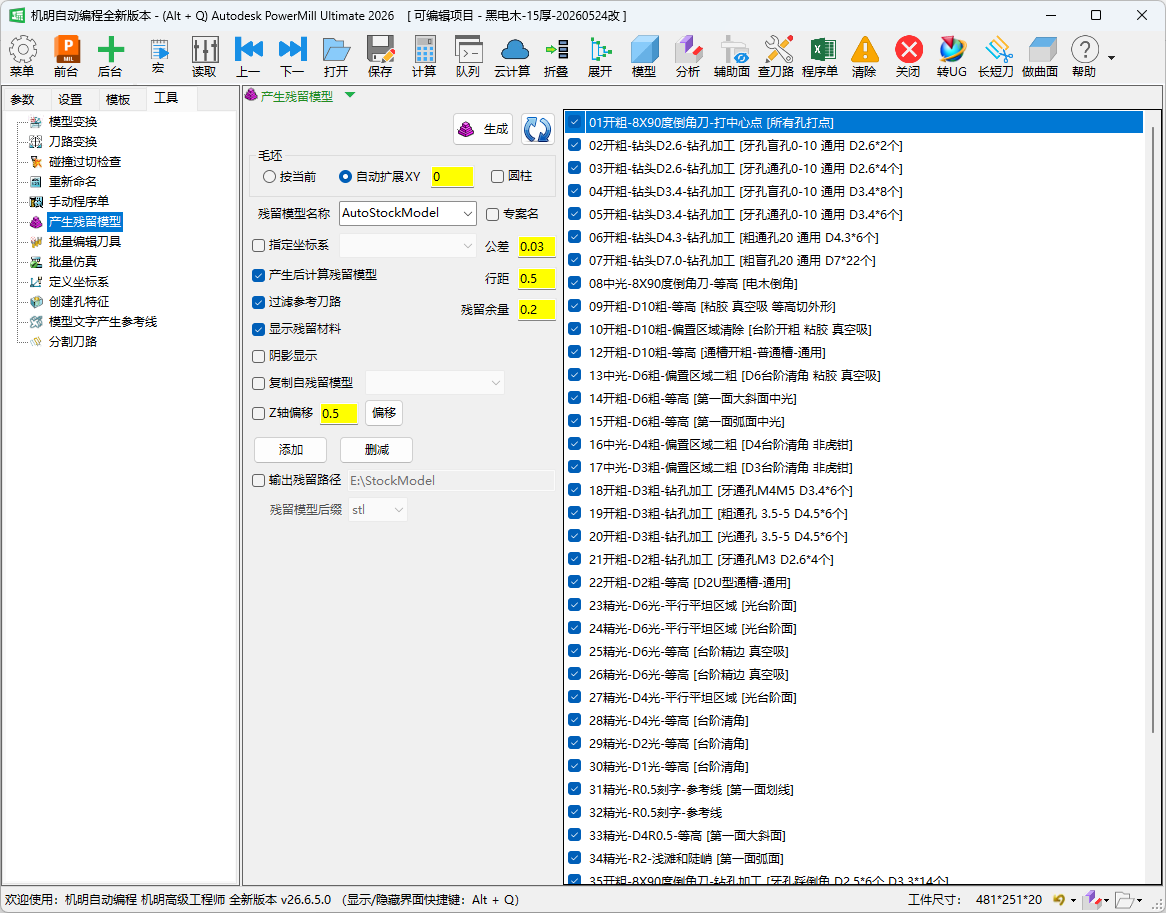

界面位置

工具 标签页 ▸ 产生残留模型。

用途 / 适用场景

• 粗加工或半精加工完成后，快速生成残留模型，直观了解还有多少余量未切除。
• 为后续半精或精加工刀路提供参考依据（可将残留模型作为参考毛坯）。
• 做位置匹配：把残留模型导出后，拿到设计端导入对位，核对后续加工位置、对位基准（探测点）等是否对得上。
• 只提取整组刀路中的某一部分，单独算出残留模型来灵活使用（例如只看某个工序、某一区域切完后的剩料情况）。
• 配合"复制自残留模型"功能，在已有残留模型基础上叠加新刀路，生成增量残留模型。
• 生成后可选择同步保存为 .stl 或 .stkmd 文件，便于外部查看或存档。

操作步骤

1. 点击刷新按钮读取当前 PM 项目中的所有刀路，列表将列出全部可用刀路。
2. 在左侧刀路列表中勾选要纳入残留模型计算的刀路；右键菜单提供全选、全部不选、反选等批量操作。
3. 在"残留模型名称"输入框填写新残留模型的名称（默认 AutoStockModel）；若要以专案名为名称，勾选"专案名"。
4. 在 毛坯 分组中选择毛坯来源：
   - 按当前：沿用 PM 当前毛坯不做重置；
   - 自动扩展XY：删除并重建毛坯，按模型范围自动适配，可在旁边输入框设置 XY 方向偏置量，并可勾选"圆柱"以圆柱形毛坯代替方块。
5. 按需设置公差、行距、残留余量数值。
6. 若需要将残留模型绑定到特定坐标系，勾选"指定坐标系"并从下拉列表选择坐标系。
7. 勾选"产生后计算残留模型"（默认勾选）以在生成后立即计算；若暂时不计算可取消勾选。
8. 配置显示选项：显示残留材料（只显示有余量的区域）、阴影显示（阴影/线框切换）。
9. （可选）勾选"复制自残留模型"并从下拉列表选择已有残留模型，将在其副本基础上叠加当前勾选的刀路。
10. （可选）勾选"Z轴偏移"并填写偏移量，计算完成后自动将残留模型沿 Z 轴偏移指定数值（要求 PM 2017 及以上版本）。
11. （可选）勾选"输出残留路径"并填写输出目录，计算完成后自动将残留模型保存为文件，文件格式由"残留模型后缀"下拉框决定（stl 或 stkmd）。
12. 点击 生成 按钮执行。执行过程中主界面禁用；完成后状态栏显示"产生残留模型已完成"。

常用流程

整组刀路 → 看哪里没加工到位

1. 导入带刀路的图档后，进入本工具，点刷新读取所有策略。
2. 保持全部刀路勾选，点"生成"算出残留模型。
3. 切换显示模式（勾选"显示残留材料"、配合"阴影显示"），即可清晰看出哪些地方还没加工到位、哪里仍有剩料。
4. 若要拿去做位置匹配，对残留模型做一次输出（保存为文件），再到设计端导入进来对位即可。

只提取部分刀路 → 单独算残留模型

1. 在刀路列表里先右键"全部不选"，清空所有勾选。
2. 选出想要的那部分刀路：点选起始行，按住 Shift 键再点选结束行，连续多行会反蓝高亮。
3. 在高亮的这部分上右键"选中"（或"仅选中已选"），就能快速把这一段刀路设为勾选。
4. 点"生成"，得到只包含这部分刀路的残留模型。

提示：列表支持按住 Shift 连续多选后再用右键菜单批量勾选/取消，提取某一区域或某一工序的刀路非常方便，不必逐条点复选框。

参数详解

刀路列表区（右侧）

参数面板（左侧）

残留模型命名

毛坯

计算参数

公差和行距只影响残留模型本身的显示精度和计算速度，并不参与刀路的精度计算，因此不必设得太小。设得过小只会拖慢残留模型的生成，对加工结果没有任何帮助；保持默认值即可满足绝大多数查看余量的需要。残留余量则用于"显示残留材料"时过滤，低于该阈值的微小余量不再显示，方便快速看出真正还需切除的区域。

坐标系

勾选"指定坐标系"并选定坐标系后，关闭工具再次打开会记住该勾选状态与所选坐标系，设置不会丢失。

过滤与显示

复制自残留模型

Z 轴偏移

输出设置

操作按钮

提示与常见坑

• 残留模型名称重复：点击"生成"前工具会检查 PM 中是否已有同名残留模型，若已存在则弹出气泡提示并直接中止，不会覆盖现有残留模型。请先在 PM 中删除旧残留模型或修改名称。
• 自动扩展XY 会清空现有毛坯：选择"自动扩展XY"时，工具会先删除再重建毛坯，当前 PM 里的毛坯设定将被完全替换。如需保留现有毛坯范围，请选"按当前"。
• 辅助面模型会被临时移位：若项目中存在辅助面模型（以"辅助面"开头的模型），计算残留模型前工具会先将其沿 Z 轴移出 2000mm，计算后再移回，以避免辅助面干扰结果。此操作对用户透明，但过程中请勿手动移动模型。
• Z 轴偏移需 PM 2017+：Z轴偏移选项和"偏移"按钮仅在 PM 版本 2017 及以上时生效；在旧版 PM 中点击"偏移"会弹出警告对话框。
• "产生后计算残留模型"未勾选时，"输出残留路径"自动禁用，即使勾选了保存路径也不会保存文件，因为文件保存依赖计算结果。
• 刀路列表为空时中止：若列表中无任何勾选项，点击"生成"会弹出气泡提示并中止，请至少勾选一条刀路。
• "复制自残留模型"与新建的区别：普通新建会设置公差、行距、残留余量参数并从零计算；复制模式则先复制残留模型再叠加刀路，继承被复制对象的现有计算状态。
